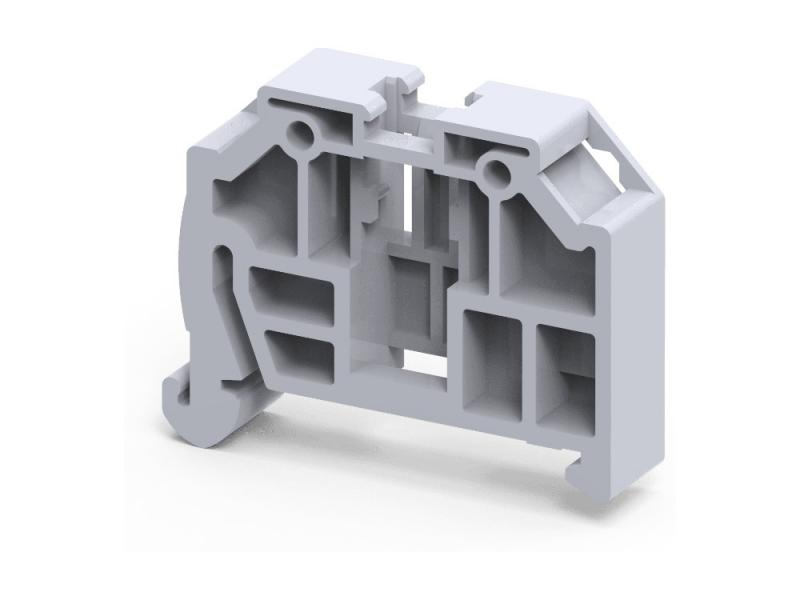

Стопор концевой CA104 /10x41mm, безвинтовое крепление, серый
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
CA104 — Стопор концевой CA104. Артикул CA104. Производитель Connectwell Industries, Индия.
Концевой стопор CA104 фиксирует ряд клемм на DIN-рейке и не даёт им смещаться при монтаже и вибрации. Может служить держателем групповой маркировки.
Технические характеристики
| Тип изделия | стопор концевой |
| Тип стопора | безвинтовой |
| Материал | полиамид |
| Класс горючести (UL 94) | V2 |
| Ширина | 10 мм |
| Длина | 41,5 мм |
| Высота | 34,7 мм |
| Цвет корпуса | серый |
| Заводская упаковка, шт. | 50 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Стопор концевой CA104 /10x41mm, безвинтовое крепление, серый
Данные приведены по документации производителя.
Сопутствующие товары
Клемма двухъярусная CPDL1.5 /3,5x67,2mm, push-in, 4 присоед., 1,5(max 2,5)mm2, 16A, 500V, серая
CPDL1.5 — Клемма двухъярусная CPDL1.5. Артикул CPDL1.5. Производитель Connectwell Industries, Индия.
Двухъярусная клемма CPDL1.5 размещает две независимые цепи в ширине одной клеммы и вдвое–втрое экономит место на DIN-рейке. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 1,5 мм², ток 16 А, напряжение до 500 В, ширина 3,5 мм.
Технические характеристики
| Тип изделия | клемма двухъярусная |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 4 |
| Количество ярусов | 2 |
| Номинальное напряжение (IEC) | 500 В |
| Номинальный ток (IEC) | 16 А |
| Номинальное напряжение (UL/CSA) | 300 В |
| Номинальный ток (UL/CSA) | 15 А |
| Номинальное импульсное напряжение | 8 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода, мм² | 0,2…1,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…14 |
| Длина зачистки | 8 мм |
| Калибр по IEC 60947-7-1 | A1/B1 |
| Ширина | 3,5 мм |
| Длина | 67,2 мм |
| Высота на DIN-рейке 35×7,5 | 45,3 мм |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 6,5 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма двухъярусная CPDL1.5 /3,5x67,2mm, push-in, 4 присоед., 1,5(max 2,5)mm2, 16A, 500V, серая
Данные приведены по документации производителя.
Клемма двухъярусная CPDL1.5(I.S) /3,5x67,2mm, push-in, со связью потенциала, 4 присоед., 1,5(max 2,5
CPDL1.5(I.S) — Клемма двухъярусная CPDL1.5(I.S). Артикул CPDL1.5(I.S). Производитель Connectwell Industries, Индия.
Двухъярусная клемма CPDL1.5(I.S) размещает две независимые цепи в ширине одной клеммы и вдвое–втрое экономит место на DIN-рейке. Исполнение I.S — со связью потенциала между ярусами. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 1,5 мм², ток 16 А, напряжение до 500 В, ширина 3,5 мм.
Технические характеристики
| Тип изделия | клемма двухъярусная |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 4 |
| Количество ярусов | 2 |
| Номинальное напряжение (IEC) | 500 В |
| Номинальный ток (IEC) | 16 А |
| Номинальное напряжение (UL/CSA) | 300 В |
| Номинальный ток (UL/CSA) | 15 А |
| Номинальное импульсное напряжение | 8 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | да |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода, мм² | 0,2…1,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…14 |
| Длина зачистки | 8 мм |
| Калибр по IEC 60947-7-1 | A1/B1 |
| Ширина | 3,5 мм |
| Длина | 67,2 мм |
| Высота на DIN-рейке 35×7,5 | 45,3 мм |
| Высота на DIN-рейке 35×15 | 52,3 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 6,9 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма двухъярусная CPDL1.5(I.S) /3,5x67,2mm, push-in, со связью потенциала, 4 присоед., 1,5(max 2,5)mm2, 16A, 500V, серая
Данные приведены по документации производителя.
Клемма двухъярусная CPDL2.5 /5x72,7mm, push-in, 4 присоед., 2,5(max 4)mm2, 24A, 1000V, серая
CPDL2.5 — Клемма двухъярусная CPDL2.5. Артикул CPDL2.5. Производитель Connectwell Industries, Индия.
Двухъярусная клемма CPDL2.5 размещает две независимые цепи в ширине одной клеммы и вдвое–втрое экономит место на DIN-рейке. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 2,5 мм², ток 24 А, напряжение до 1000 В, ширина 5 мм.
Технические характеристики
| Тип изделия | клемма двухъярусная |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 4 |
| Количество ярусов | 2 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 72,7 мм |
| Высота на DIN-рейке 35×7,5 | 49,5 мм |
| Высота на DIN-рейке 35×15 | 57,05 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Заводская упаковка, шт. | 50 |
| Масса | 10,2 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма двухъярусная CPDL2.5 /5x72,7mm, push-in, 4 присоед., 2,5(max 4)mm2, 24A, 1000V, серая
Данные приведены по документации производителя.
Клемма двухъярусная CXDL2.5 /5x72,7mm, пружинная, 4 присоед., 2,5(max 4)mm2, 24A, 1000V, серая
CXDL2.5 — Клемма двухъярусная CXDL2.5. Артикул CXDL2.5. Производитель Connectwell Industries, Индия.
Двухъярусная клемма CXDL2.5 размещает две независимые цепи в ширине одной клеммы и вдвое–втрое экономит место на DIN-рейке. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 2,5 мм², ток 24 А, напряжение до 1000 В, ширина 5 мм.
Технические характеристики
| Тип изделия | клемма двухъярусная |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 4 |
| Количество ярусов | 2 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 71 мм |
| Высота на DIN-рейке 35×7,5 | 49,5 мм |
| Высота на DIN-рейке 35×15 | 57 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 10,3 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма двухъярусная CXDL2.5 /5x72,7mm, пружинная, 4 присоед., 2,5(max 4)mm2, 24A, 1000V, серая
Данные приведены по документации производителя.
Клемма двухъярусная CXDL2.5(I.S) /5x72,7mm, пружинная, со связью потенциала, 4 присоед., 2,5(max 4)m
CXDL2.5(I.S) — Клемма двухъярусная CXDL2.5(I.S). Артикул CXDL2.5(I.S). Производитель Connectwell Industries, Индия.
Двухъярусная клемма CXDL2.5(I.S) размещает две независимые цепи в ширине одной клеммы и вдвое–втрое экономит место на DIN-рейке. Исполнение I.S — со связью потенциала между ярусами. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 2,5 мм², ток 24 А, напряжение до 1000 В, ширина 5 мм.
Технические характеристики
| Тип изделия | клемма двухъярусная |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 4 |
| Количество ярусов | 2 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | да |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 71 мм |
| Высота на DIN-рейке 35×7,5 | 49,5 мм |
| Высота на DIN-рейке 35×15 | 57 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 11 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма двухъярусная CXDL2.5(I.S) /5x72,7mm, пружинная, со связью потенциала, 4 присоед., 2,5(max 4)mm2, 24A, 1000V, серая
Данные приведены по документации производителя.
Клемма двухъярусная с держателем предохранителя CPDLF2.5L6-60V /6x107,9mm, push-in, 4 присоед., 2,5(
CPDLF2.5L6-60V — Клемма двухъярусная с держателем предохранителя CPDLF2.5L6-60V. Артикул CPDLF2.5L6-60V. Производитель Connectwell Industries, Индия.
Клемма CPDLF2.5L6-60V со встроенным держателем предохранителя 5×20 мм защищает отдельную цепь управления или измерения прямо на клеммнике. Светодиодная индикация перегорания для цепей 6-60 В помогает быстро найти неисправную линию. Двухъярусное исполнение экономит место на рейке. Держатель откидывается для замены вставки без отключения проводов. Сечение до 2,5 мм², ток 20 А, напряжение до 500 В, ширина 6 мм.
Технические характеристики
| Тип изделия | клемма двухъярусная с держателем предохранителя |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 4 |
| Количество ярусов | 2 |
| Номинальное напряжение (IEC) | 500 В |
| Номинальный ток (IEC) | 20 А |
| Номинальное напряжение (UL/CSA) | 300 В |
| Номинальный ток (UL/CSA) | Top Level 6,3 Bottom Level 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Тип предохранителя | стеклянный |
| Размер предохранителя | 5×20 мм |
| Индикация перегорания | да |
| Напряжение индикации | 6-60 В |
| Цвет индикатора | красный |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 6 мм |
| Длина | 107,25 мм |
| Высота на DIN-рейке 35×7,5 | 77,8 мм |
| Высота на DIN-рейке 35×15 | 85,2 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 25,9 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма двухъярусная с держателем предохранителя CPDLF2.5L6-60V /6x107,9mm, push-in, 4 присоед., 2,5(max 4)mm2, 6,3/20A, 500V, LED 6-60V, серая
Данные приведены по документации производителя.
Клемма двухъярусная CXDLG2.5 /5x72,7mm, пружинная, 4 присоед., L/PE, 2,5(max 4)mm2, 24A, 1000V, сера
CXDLG2.5 — Клемма двухъярусная CXDLG2.5. Артикул CXDLG2.5. Производитель Connectwell Industries, Индия.
Двухъярусная клемма CXDLG2.5 размещает две независимые цепи в ширине одной клеммы и вдвое–втрое экономит место на DIN-рейке. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 2,5 мм², ток 24 А, напряжение до 1000 В, ширина 5 мм.
Технические характеристики
| Тип изделия | клемма двухъярусная |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 4 |
| Количество ярусов | 2 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 72,7 мм |
| Высота на DIN-рейке 35×7,5 | 49,5 мм |
| Высота на DIN-рейке 35×15 | 57 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 13,3 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма двухъярусная CXDLG2.5 /5x72,7mm, пружинная, 4 присоед., L/PE, 2,5(max 4)mm2, 24A, 1000V, серая
Данные приведены по документации производителя.

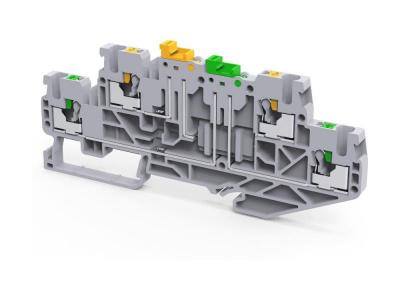

Клемма двухъярусная с ножевыми размыкателями CPDLK2.5 /5x107,25mm, push-in, 4 присоед., 2,5(max 4)mm
CPDLK2.5 — Клемма двухъярусная с ножевыми размыкателями CPDLK2.5. Артикул CPDLK2.5. Производитель Connectwell Industries, Индия.
Клемма CPDLK2.5 с ножевым размыкателем: цепь разрывается откидным ножом — удобно для проверки изоляции, поиска неисправности и пусконаладки без отключения проводов. Двухъярусное исполнение. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 2,5 мм², ток 16 А, напряжение до 500 В, ширина 5 мм.
Технические характеристики
| Тип изделия | клемма двухъярусная с ножевыми размыкателями |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 4 |
| Количество ярусов | 2 |
| Номинальное напряжение (IEC) | 500 В |
| Номинальный ток (IEC) | 16 А |
| Номинальное напряжение (UL/CSA) | 300 В |
| Номинальный ток (UL/CSA) | 14 А |
| Номинальное импульсное напряжение | 6 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Способ размыкания | ножевой размыкатель |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 107,25 мм |
| Высота на DIN-рейке 35×7,5 | 50 мм |
| Высота на DIN-рейке 35×15 | 57,5 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 18,3 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма двухъярусная с ножевыми размыкателями CPDLK2.5 /5x107,25mm, push-in, 4 присоед., 2,5(max 4)mm2, 16A, 500V, серая
Данные приведены по документации производителя.
Клемма для 3-х проводного датчика CPST1.5/3 /3,5x79,8mm, push-in, 4 присоед., 1,5(max 2,5)mm2, 13,5A
CPST1.5/3 — Клемма для 3-х проводного датчика CPST1.5/3. Артикул CPST1.5/3. Производитель Connectwell Industries, Индия.
Клемма CPST1.5/3 для подключения 3-проводных датчиков (питание, общий, сигнал) на одном модуле. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 1,5 мм², ток 13,5 А, напряжение до 250 В, ширина 3,5 мм.
Технические характеристики
| Тип изделия | клемма для 3-х проводного датчика |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 4 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 250 В |
| Номинальный ток (IEC) | 13,5 А |
| Номинальное напряжение (UL/CSA) | 150 В |
| Номинальный ток (UL/CSA) | 15 А |
| Номинальное импульсное напряжение | 4 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода, мм² | 0,2…1,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…1,5 |
| Длина зачистки | 8 мм |
| Калибр по IEC 60947-7-1 | A1/B1 |
| Ширина | 3,5 мм |
| Длина | 79,8 мм |
| Высота на DIN-рейке 35×7,5 | 48 мм |
| Высота на DIN-рейке 35×15 | 55,5 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 7,5 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма для 3-х проводного датчика CPST1.5/3 /3,5x79,8mm, push-in, 4 присоед., 1,5(max 2,5)mm2, 13,5A, 250V, серая
Данные приведены по документации производителя.
Клемма для 4-х проводного датчика CPST1.5/4 /3,5x96,5mm, push-in, 5 присоед., 1,5(max 2,5)mm2, 13,5A
CPST1.5/4 — Клемма для 4-х проводного датчика CPST1.5/4. Артикул CPST1.5/4. Производитель Connectwell Industries, Индия.
Клемма CPST1.5/4 для подключения 4-проводных датчиков: питание, сигнал и экран заводятся на одну клемму, что упрощает монтаж систем автоматизации. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 1,5 мм², ток 13,5 А, напряжение до 250 В, ширина 3,5 мм.
Технические характеристики
| Тип изделия | клемма для 4-х проводного датчика |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 5 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 250 В |
| Номинальный ток (IEC) | 13,5 А |
| Номинальное напряжение (UL/CSA) | 150 В |
| Номинальный ток (UL/CSA) | 15 А |
| Номинальное импульсное напряжение | 4 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…14 |
| Длина зачистки | 8 мм |
| Калибр по IEC 60947-7-1 | A1/B1 |
| Ширина | 3,5 мм |
| Длина | 96,5 мм |
| Высота на DIN-рейке 35×7,5 | 48 мм |
| Высота на DIN-рейке 35×15 | 55,5 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 8,5 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма для 4-х проводного датчика CPST1.5/4 /3,5x96,5mm, push-in, 5 присоед., 1,5(max 2,5)mm2, 13,5A, 250V, серая
Данные приведены по документации производителя.
Клемма для 4-х проводного датчика CPSTG1.5/4 /3,5x96,5mm, push-in, 4 присоед.+PE, 1,5(max 2,5)mm2, 1
CPSTG1.5/4 — Клемма для 4-х проводного датчика CPSTG1.5/4. Артикул CPSTG1.5/4. Производитель Connectwell Industries, Индия.
Клемма CPSTG1.5/4 для подключения 4-проводных датчиков: питание, сигнал и экран заводятся на одну клемму, что упрощает монтаж систем автоматизации. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 1,5 мм², ток 13,5 А, напряжение до 250 В, ширина 3,5 мм.
Технические характеристики
| Тип изделия | клемма для 4-х проводного датчика |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 5 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 250 В |
| Номинальный ток (IEC) | 13,5 А |
| Номинальное напряжение (UL/CSA) | 150 В |
| Номинальный ток (UL/CSA) | 15 А |
| Номинальное импульсное напряжение | 4 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода, мм² | 0,2…1,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…14 |
| Длина зачистки | 8 мм |
| Калибр по IEC 60947-7-1 | A1/B1 |
| Ширина | 3,5 мм |
| Длина | 96,5 мм |
| Высота на DIN-рейке 35×7,5 | 48 мм |
| Высота на DIN-рейке 35×15 | 55,5 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 10,5 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма для 4-х проводного датчика CPSTG1.5/4 /3,5x96,5mm, push-in, 4 присоед.+PE, 1,5(max 2,5)mm2, 13,5A, 250V, серая
Данные приведены по документации производителя.

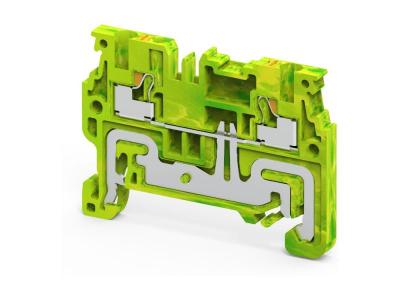

Клемма защитного проводника CPG1.5 /3,5x45,3mm, push-in, 2 присоед., 1,5(max 2,5)mm2, желто-зеленая
CPG1.5 — Клемма защитного проводника CPG1.5. Артикул CPG1.5. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CPG1.5 соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 1,5 мм², ширина 3,5 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода, мм² | 0,2…1,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…14 |
| Длина зачистки | 8 мм |
| Калибр по IEC 60947-7-1 | A1/B1 |
| Ширина | 3,5 мм |
| Длина | 45,3 мм |
| Высота на DIN-рейке 35×7,5 | 34,1 мм |
| Высота на DIN-рейке 35×15 | 41,1 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 5,2 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CPG1.5 /3,5x45,3mm, push-in, 2 присоед., 1,5(max 2,5)mm2, желто-зеленая
Данные приведены по документации производителя.
