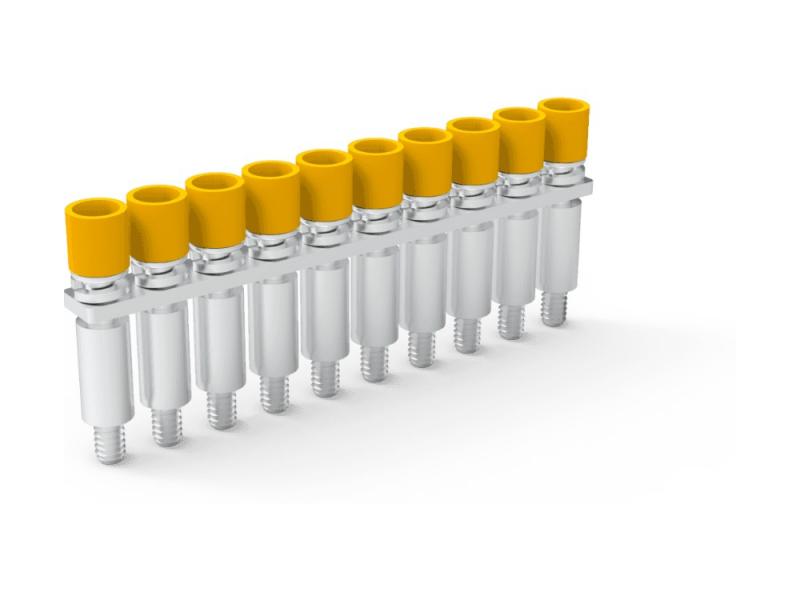

Перемычка CA761/10 на 10 полюсов, для винтовых клемм CTS16U, 76A, изолированная
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
CA761/10 — Перемычка CA761/10. Артикул CA761/10. Производитель Connectwell Industries, Индия.
Перемычка CA761/10 для поперечного соединения на 1 полюсов соседних клемм — объединяет потенциалы без дополнительных проводов. Шаг 1 мм, устанавливается в гнездо перемычки клеммы. Перемычку можно укоротить под нужное число полюсов.
Технические характеристики
| Тип изделия | перемычка |
| Тип перемычки | винтовая |
| Исполнение | изолированная |
| Количество полюсов | 1 |
| Цвет | оранжевый |
| Шаг | 1 мм |
| Заводская упаковка, шт. | 10 |
| Масса | 12 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Перемычка CA761/10 на 10 полюсов, для винтовых клемм CTS16U, 76A, изолированная
Данные приведены по документации производителя.
Сопутствующие товары
Клемма проходная CTS16U /12x43mm, винтовая, 2 присоед., 16mm2, 76A, 1000V, серая
CTS16U — Клемма проходная CTS16U. Артикул CTS16U. Производитель Connectwell Industries, Индия.
Проходная клемма CTS16U для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Винтовой зажим с подъёмной скобой — привычное надёжное соединение для гибких и жёстких проводов, в том числе с наконечниками. Сечение до 16 мм², ток 76 А, напряжение до 1000 В, ширина 12 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 76 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 85 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 1,92 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M4 |
| Момент затяжки | 1,2 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 32/DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение гибкого провода, мм² | 0,2…16 |
| Сечение гибкого провода с наконечником, мм² | 0,2…16 |
| Два провода с twin-наконечником, мм² | 0,2…10 |
| Сечение по AWG | 20…4 |
| Длина зачистки | 12 мм |
| Калибр по IEC 60947-7-1 | A7 |
| Ширина | 12 мм |
| Длина | 43 мм |
| Высота на DIN-рейке 35×7,5 | 47,8 мм |
| Высота на DIN-рейке 35×15 | 55,5 мм |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Заводская упаковка, шт. | 50 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CTS16U /12x43mm, винтовая, 2 присоед., 16mm2, 76A, 1000V, серая
Данные приведены по документации производителя.
