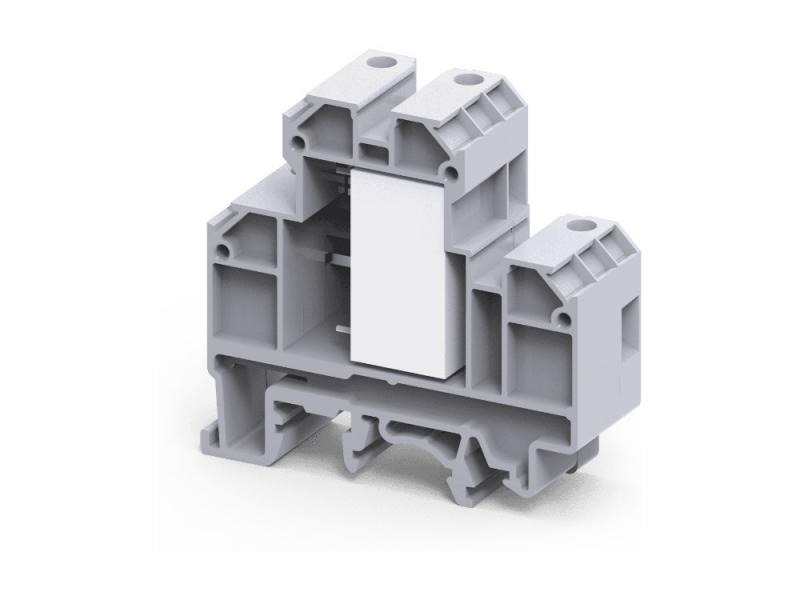

Клемма с RC-цепью CDL4U(E)RC0.22MF /18х55,5mm, винтовая, 4 присоед., 4(max 6)mm2, 0,22MF, 20A, 630V,
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
CDL4U(E)RC0.22MF — Клемма с RC-цепью CDL4U(E)RC0.22MF. Артикул CDL4U(E)RC0.22MF. Производитель Connectwell Industries, Индия.
Клемма CDL4U(E)RC0.22MF со встроенной RC-цепочкой 0,22 мкФ для гашения помех и перенапряжений при коммутации индуктивной нагрузки. Винтовой зажим с подъёмной скобой — привычное надёжное соединение для гибких и жёстких проводов, в том числе с наконечниками. Сечение до 4 мм², ток 32 А, напряжение до 500 В, ширина 6 мм.
Технические характеристики
| Тип изделия | клемма с rc-цепью |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 4 |
| Количество ярусов | 2 |
| Номинальное напряжение (IEC) | 500 В |
| Номинальный ток (IEC) | 32 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 35 А |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M3 |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 32/DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Сечение по AWG | 22…10 |
| Длина зачистки | 9 мм |
| Ширина | 6 мм |
| Длина | 55,5 мм |
| Высота на DIN-рейке 35×7,5 | 55,7 мм |
| Высота на DIN-рейке 35×15 | 63,1 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 26,3 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма с RC-цепью CDL4U(E)RC0.22MF /18х55,5mm, винтовая, 4 присоед., 4(max 6)mm2, 0,22MF, 20A, 630V, серая
Данные приведены по документации производителя.
