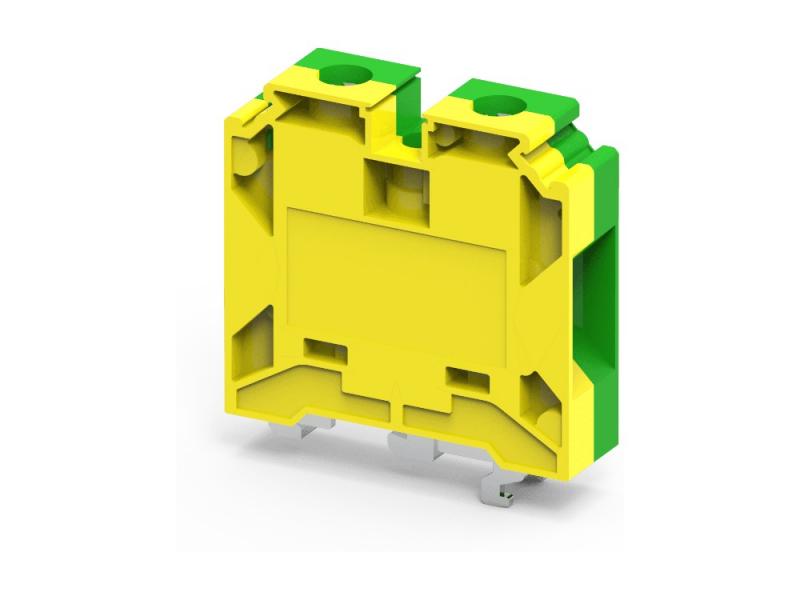

Клемма защитного проводника CGT35U /16x58mm, винтовая, 2 присоед., 35mm2, желто-зеленая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
CGT35U — Клемма защитного проводника CGT35U. Артикул CGT35U. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CGT35U соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Винтовой зажим с подъёмной скобой — привычное надёжное соединение для гибких и жёстких проводов, в том числе с наконечниками. Сечение до 35 мм², ширина 16 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 4,2 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M6 |
| Момент затяжки | 2,8 / 1,2 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 32/DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение гибкого провода, мм² | 2,5…35 |
| Сечение гибкого провода с наконечником, мм² | 2,5…35 |
| Сечение по AWG | 8…2 |
| Длина зачистки | 15 мм |
| Калибр по IEC 60947-7-1 | A9 |
| Ширина | 16 мм |
| Длина | 58 мм |
| Высота на DIN-рейке 35×7,5 | 63,2 мм |
| Высота на DIN-рейке 35×15 | 70,5 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 20 |
| Масса | 98,3 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CGT35U /16x58mm, винтовая, 2 присоед., 35mm2, желто-зеленая
Данные приведены по документации производителя.
