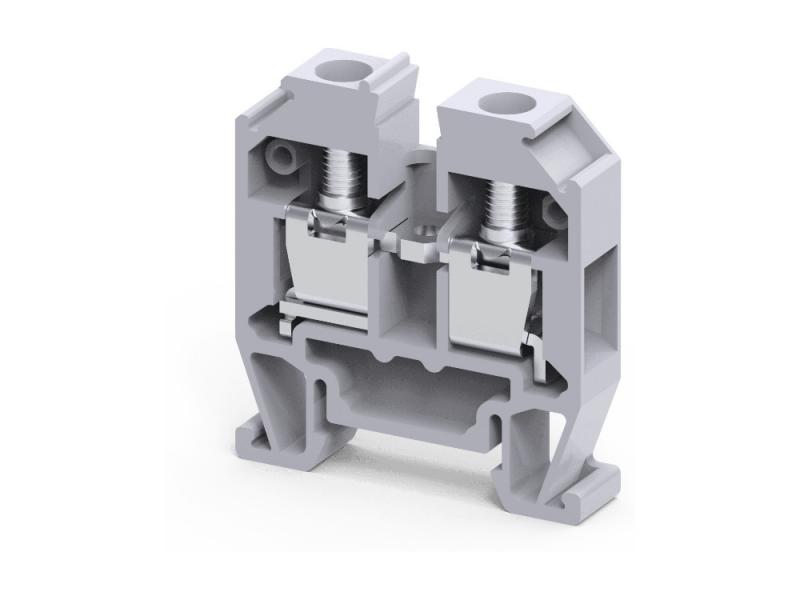

Мини-клемма проходная CMT4 /6x27mm, DIN15, винтовая, 2 присоед., 4(max 6)mm2, 32A, 500V, серая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
CMT4 — Мини-клемма проходная CMT4. Артикул CMT4. Производитель Connectwell Industries, Индия.
Миниатюрная клемма CMT4 для плотного монтажа в компактных шкафах и на DIN-рейку 15/35 мм. Винтовой зажим с подъёмной скобой — привычное надёжное соединение для гибких и жёстких проводов, в том числе с наконечниками. Сечение до 4 мм², ток 32 А, напряжение до 500 В, ширина 6 мм.
Технические характеристики
| Тип изделия | мини-клемма проходная |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 500 В |
| Номинальный ток (IEC) | 32 А |
| Номинальное напряжение (UL/CSA) | 300 В |
| Номинальный ток (UL/CSA) | 35 А |
| Номинальное импульсное напряжение | 4 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M3 |
| Момент затяжки | 0,5 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | нет |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,2…2,5 |
| Сечение по AWG | 22…10 |
| Длина зачистки | 8 мм |
| Ширина | 6 мм |
| Длина | 27 мм |
| Высота | 30,1 мм |
| Высота на DIN-рейке 15×5 | 30,8 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 5,4 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Мини-клемма проходная CMT4 /6x27mm, DIN15, винтовая, 2 присоед., 4(max 6)mm2, 32A, 500V, серая
Данные приведены по документации производителя.
Сопутствующие товары
Крышка концевая EPCMT4 /1,5mm, для винтовых клемм CMT4, серая
EPCMT4 — Крышка концевая EPCMT4. Артикул EPCMT4. Производитель Connectwell Industries, Индия.
Концевая крышка EPCMT4 закрывает открытую сторону последней клеммы в ряду, изолируя токоведущие части. Подбирается по серии клеммы.
Технические характеристики
| Тип изделия | крышка концевая |
| Материал | полиамид |
| Класс горючести (UL 94) | V2 |
| Цвет корпуса | серый |
| Заводская упаковка, шт. | 50 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Крышка концевая EPCMT4 /1,5mm, для винтовых клемм CMT4, серая
Данные приведены по документации производителя.
Маркировка клеммных модулей MC2 для клемм CMT,CM2.5S, 72 элемента, PC, белая
MC2 — Маркировка клеммных модулей MC2. Артикул MC2. Производитель Connectwell Industries, Индия.
Маркировка MC2 для клеммных модулей шириной 6 мм, символы «чистая». Маркеры защёлкиваются в паз клеммы и позволяют однозначно обозначить каждую цепь по схеме.
Технические характеристики
| Тип изделия | маркировка клеммных модулей |
| Маркеры | без надписей |
| Ширина маркера | 6 мм |
| Материал | поликарбонат |
| Длина | 90,3 мм |
| Высота | 140,1 мм |
| Цвет корпуса | белый |
| Заводская упаковка, шт. | 10 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Маркировка клеммных модулей MC2 для клемм CMT,CM2.5S, 72 элемента, PC, белая
Данные приведены по документации производителя.
Стопор концевой CA602 /8x28mm, DIN15, винтовое крепление, серый
CA602 — Стопор концевой CA602. Артикул CA602. Производитель Connectwell Industries, Индия.
Концевой стопор CA602 фиксирует ряд клемм на DIN-рейке и не даёт им смещаться при монтаже и вибрации. Может служить держателем групповой маркировки.
Технические характеристики
| Тип изделия | стопор концевой |
| Тип стопора | винтовой |
| Материал | полиамид |
| Класс горючести (UL 94) | V2 |
| Ширина | 8 мм |
| Длина | 28 мм |
| Высота | 21 мм |
| Цвет корпуса | серый |
| Заводская упаковка, шт. | 50 |
| Масса | 3 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Стопор концевой CA602 /8x28mm, DIN15, винтовое крепление, серый
Данные приведены по документации производителя.
