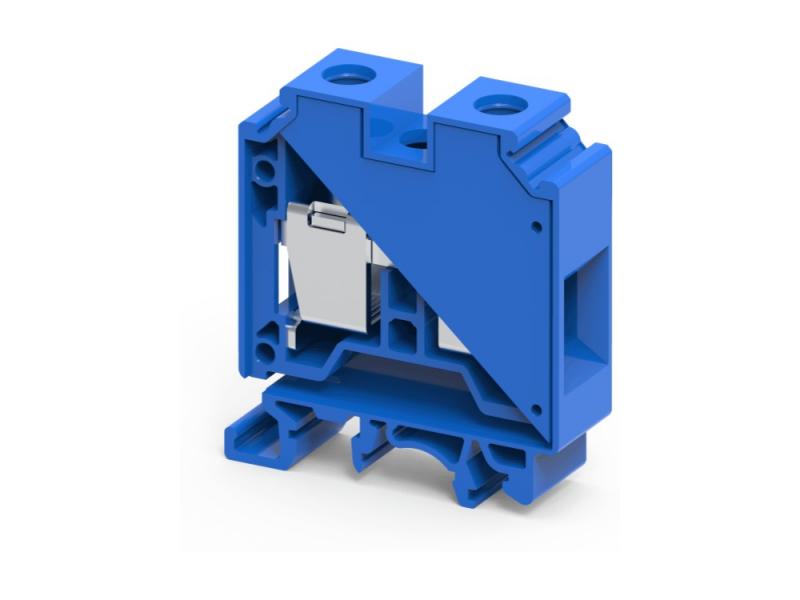

Клемма проходная CTS35UNBU /16x50,5mm, винтовая, 2 присоед., 35mm2, 125A, 1000V, синяя
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
CTS35UNBU — Клемма проходная CTS35UNBU. Артикул CTS35UNBU. Производитель Connectwell Industries, Индия.
Проходная клемма CTS35UNBU для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Синий корпус используется для цепей нейтрали (N). Винтовой зажим с подъёмной скобой — привычное надёжное соединение для гибких и жёстких проводов, в том числе с наконечниками. Сечение до 35 мм², ток 125 А, напряжение до 1000 В, ширина 16 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 125 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 150 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 4,2 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M6 |
| Момент затяжки | 2,5 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 32/DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение гибкого провода, мм² | 4…35 |
| Сечение гибкого провода с наконечником, мм² | 4…35 |
| Два провода с twin-наконечником, мм² | 4…16 |
| Сечение по AWG | 12…2 |
| Длина зачистки | 15 мм |
| Калибр по IEC 60947-7-1 | A9 |
| Ширина | 16 мм |
| Длина | 50,5 мм |
| Высота на DIN-рейке 35×7,5 | 59,2 мм |
| Высота на DIN-рейке 35×15 | 66,7 мм |
| Цвет корпуса | синий |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 52,5 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CTS35UNBU /16x50,5mm, винтовая, 2 присоед., 35mm2, 125A, 1000V, синяя
Данные приведены по документации производителя.
