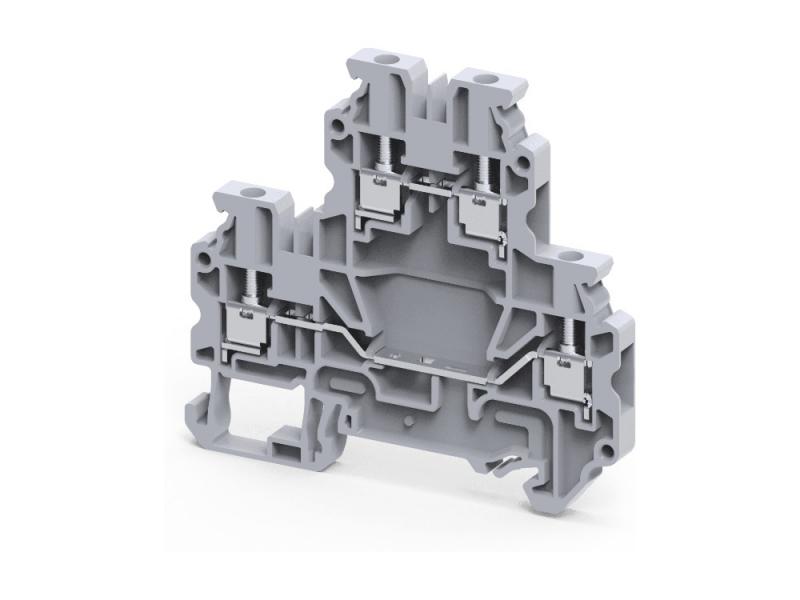

Клемма двухъярусная CYDLG2.5 /5x70,5mm, винтовая, 4 присоед., L/PE, 2,5(max 4)mm2, 24A, 500V, серая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
CYDLG2.5 — Клемма двухъярусная CYDLG2.5. Артикул CYDLG2.5. Производитель Connectwell Industries, Индия.
Двухъярусная клемма CYDLG2.5 размещает две независимые цепи в ширине одной клеммы и вдвое–втрое экономит место на DIN-рейке. Винтовой зажим с подъёмной скобой — привычное надёжное соединение для гибких и жёстких проводов, в том числе с наконечниками. Сечение до 2,5 мм², ток 24 А, напряжение до 500 В, ширина 5 мм.
Технические характеристики
| Тип изделия | клемма двухъярусная |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 4 |
| Количество ярусов | 2 |
| Номинальное напряжение (IEC) | 500 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 500 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M3 |
| Момент затяжки | 0,4 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 8 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 70,5 мм |
| Высота на DIN-рейке 35×7,5 | 65,9 мм |
| Высота на DIN-рейке 35×15 | 73,4 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 15,9 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма двухъярусная CYDLG2.5 /5x70,5mm, винтовая, 4 присоед., L/PE, 2,5(max 4)mm2, 24A, 500V, серая
Данные приведены по документации производителя.
