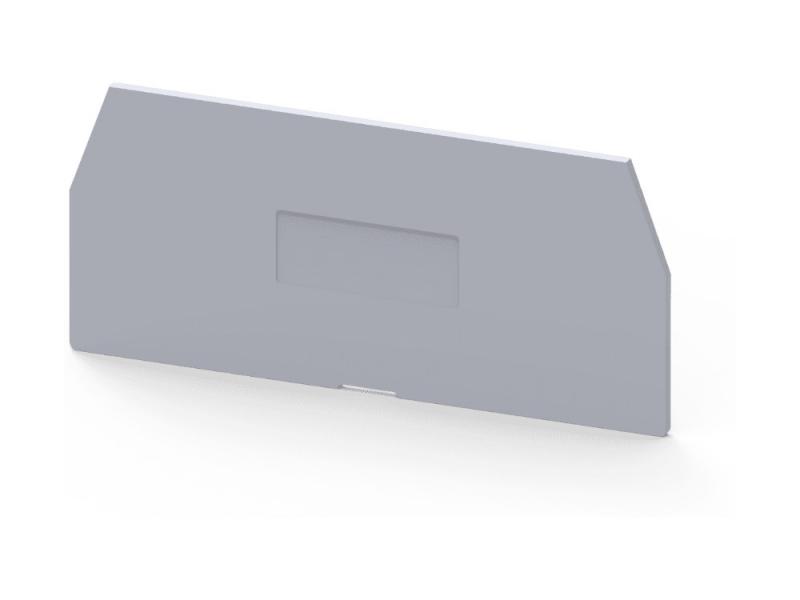

Крышка концевая EPCDS6U /1,5mm, для клемм измерительных с размыкателем CDS6U, серая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
EPCDS6U — Крышка концевая EPCDS6U. Артикул EPCDS6U. Производитель Connectwell Industries, Индия.
Концевая крышка EPCDS6U закрывает открытую сторону последней клеммы в ряду, изолируя токоведущие части. Подбирается по серии клеммы.
Технические характеристики
| Тип изделия | крышка концевая |
| Материал | полиамид |
| Класс горючести (UL 94) | V2 |
| Цвет корпуса | серый |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Крышка концевая EPCDS6U /1,5mm, для клемм измерительных с размыкателем CDS6U, серая
Данные приведены по документации производителя.
Сопутствующие товары

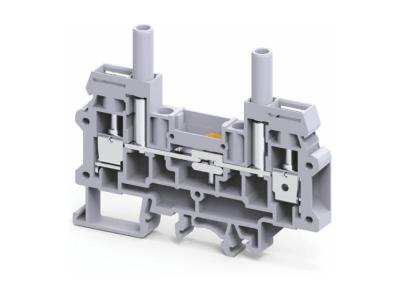

Клемма измерительная с размыкателем CDS6U/TS /8х82mm, винтовая, изол. контрольные гнезда, 2 присоед.
CDS6U/TS — Клемма измерительная с размыкателем CDS6U/TS. Артикул CDS6U/TS. Производитель Connectwell Industries, Индия.
Измерительная клемма CDS6U/TS с размыкателем для цепей трансформаторов тока и напряжения: позволяет разомкнуть цепь, закоротить вторичную обмотку и подключить прибор через испытательные гнёзда без отсоединения проводов. Сечение до 6 мм², ток 41 А, напряжение до 630 В, ширина 8 мм.
Технические характеристики
| Тип изделия | клемма измерительная с размыкателем |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 630 В |
| Номинальный ток (IEC) | 41 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 45 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,72 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Способ размыкания | скользящий размыкатель |
| Размер винта | M3,5 |
| Момент затяжки | 0,8 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 32/DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2 |
| Сечение гибкого провода, мм² | 0,2…6 |
| Сечение гибкого провода с наконечником, мм² | 0,2…6 |
| Два провода с twin-наконечником, мм² | 0,2…4 |
| Сечение по AWG | 22…8 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A5 |
| Ширина | 8 мм |
| Длина | 82 мм |
| Высота на DIN-рейке 35×7,5 | 51 мм |
| Высота на DIN-рейке 35×15 | 59,2 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Заводская упаковка, шт. | 20 |
| Масса | 34 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма измерительная с размыкателем CDS6U/TS /8х82mm, винтовая, изол. контрольные гнезда, 2 присоед., 6(max 10)mm2, 41A, 800V, серая
Данные приведены по документации производителя.
