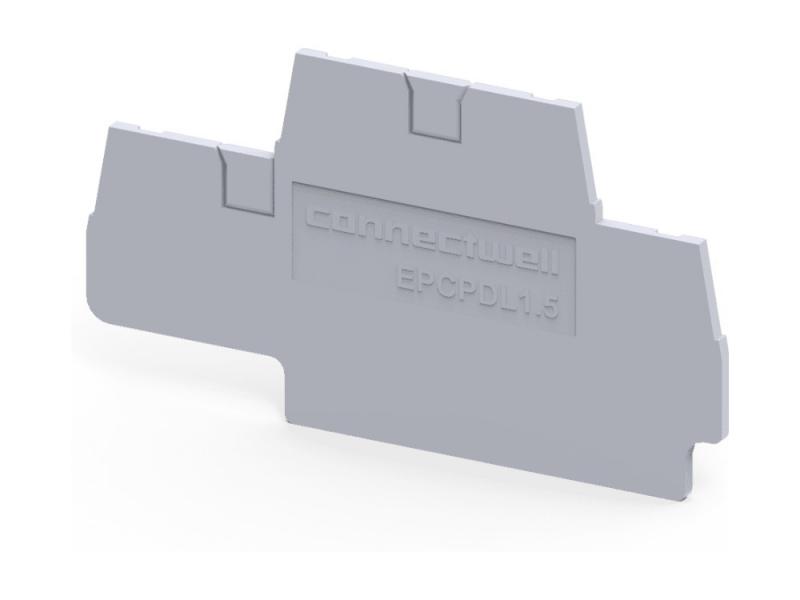

Крышка концевая EPCPDL1.5 /1,5mm, для клемм CPDL1.5,CPDLG1.5, серая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
EPCPDL1.5 — Крышка концевая EPCPDL1.5. Артикул EPCPDL1.5. Производитель Connectwell Industries, Индия.
Концевая крышка EPCPDL1.5 закрывает открытую сторону последней клеммы в ряду, изолируя токоведущие части. Подбирается по серии клеммы.
Технические характеристики
| Тип изделия | крышка концевая |
| Материал | полиамид |
| Класс горючести (UL 94) | V2 |
| Цвет корпуса | серый |
| Заводская упаковка, шт. | 50 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Крышка концевая EPCPDL1.5 /1,5mm, для клемм CPDL1.5,CPDLG1.5, серая
Данные приведены по документации производителя.
Сопутствующие товары
Клемма двухъярусная CPDL1.5 /3,5x67,2mm, push-in, 4 присоед., 1,5(max 2,5)mm2, 16A, 500V, серая
CPDL1.5 — Клемма двухъярусная CPDL1.5. Артикул CPDL1.5. Производитель Connectwell Industries, Индия.
Двухъярусная клемма CPDL1.5 размещает две независимые цепи в ширине одной клеммы и вдвое–втрое экономит место на DIN-рейке. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 1,5 мм², ток 16 А, напряжение до 500 В, ширина 3,5 мм.
Технические характеристики
| Тип изделия | клемма двухъярусная |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 4 |
| Количество ярусов | 2 |
| Номинальное напряжение (IEC) | 500 В |
| Номинальный ток (IEC) | 16 А |
| Номинальное напряжение (UL/CSA) | 300 В |
| Номинальный ток (UL/CSA) | 15 А |
| Номинальное импульсное напряжение | 8 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода, мм² | 0,2…1,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…14 |
| Длина зачистки | 8 мм |
| Калибр по IEC 60947-7-1 | A1/B1 |
| Ширина | 3,5 мм |
| Длина | 67,2 мм |
| Высота на DIN-рейке 35×7,5 | 45,3 мм |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 6,5 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма двухъярусная CPDL1.5 /3,5x67,2mm, push-in, 4 присоед., 1,5(max 2,5)mm2, 16A, 500V, серая
Данные приведены по документации производителя.
Клемма двухъярусная CPDL1.5(I.S) /3,5x67,2mm, push-in, со связью потенциала, 4 присоед., 1,5(max 2,5
CPDL1.5(I.S) — Клемма двухъярусная CPDL1.5(I.S). Артикул CPDL1.5(I.S). Производитель Connectwell Industries, Индия.
Двухъярусная клемма CPDL1.5(I.S) размещает две независимые цепи в ширине одной клеммы и вдвое–втрое экономит место на DIN-рейке. Исполнение I.S — со связью потенциала между ярусами. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 1,5 мм², ток 16 А, напряжение до 500 В, ширина 3,5 мм.
Технические характеристики
| Тип изделия | клемма двухъярусная |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 4 |
| Количество ярусов | 2 |
| Номинальное напряжение (IEC) | 500 В |
| Номинальный ток (IEC) | 16 А |
| Номинальное напряжение (UL/CSA) | 300 В |
| Номинальный ток (UL/CSA) | 15 А |
| Номинальное импульсное напряжение | 8 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | да |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода, мм² | 0,2…1,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…14 |
| Длина зачистки | 8 мм |
| Калибр по IEC 60947-7-1 | A1/B1 |
| Ширина | 3,5 мм |
| Длина | 67,2 мм |
| Высота на DIN-рейке 35×7,5 | 45,3 мм |
| Высота на DIN-рейке 35×15 | 52,3 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 6,9 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма двухъярусная CPDL1.5(I.S) /3,5x67,2mm, push-in, со связью потенциала, 4 присоед., 1,5(max 2,5)mm2, 16A, 500V, серая
Данные приведены по документации производителя.
