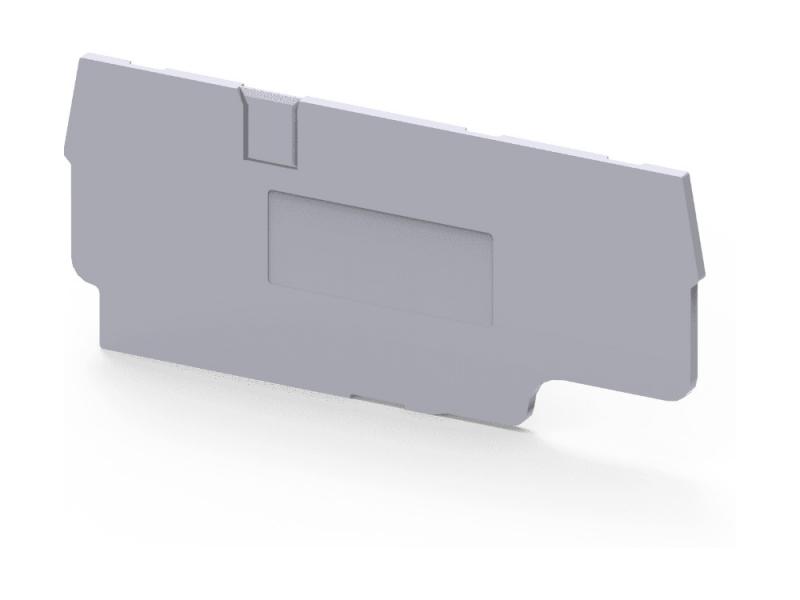

Крышка концевая EPCX4/3 /1,5mm, для клемм CX4/3,CXG4/3,CP4/3,CPG4/3, серая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
EPCX4/3 — Крышка концевая EPCX4/3. Артикул EPCX4/3. Производитель Connectwell Industries, Индия.
Концевая крышка EPCX4/3 закрывает открытую сторону последней клеммы в ряду, изолируя токоведущие части. Подбирается по серии клеммы.
Технические характеристики
| Тип изделия | крышка концевая |
| Материал | полиамид |
| Класс горючести (UL 94) | V2 |
| Цвет корпуса | серый |
| Заводская упаковка, шт. | 50 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Крышка концевая EPCX4/3 /1,5mm, для клемм CX4/3,CXG4/3,CP4/3,CPG4/3, серая
Данные приведены по документации производителя.
Сопутствующие товары
Клемма проходная CX4/3 /6x70,5mm, пружинная, 3 присоед., 4(max 6)mm2, 32A, 1000V, серая
CX4/3 — Клемма проходная CX4/3. Артикул CX4/3. Производитель Connectwell Industries, Индия.
Проходная клемма CX4/3 на 3 точки подключения позволяет разветвить цепь прямо на клеммнике без дополнительных перемычек. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 4 мм², ток 32 А, напряжение до 1000 В, ширина 6 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 3 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 32 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 30 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…10 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 70,8 мм |
| Высота на DIN-рейке 35×7,5 | 38 мм |
| Высота на DIN-рейке 35×15 | 45,8 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 11,1 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CX4/3 /6x70,5mm, пружинная, 3 присоед., 4(max 6)mm2, 32A, 1000V, серая
Данные приведены по документации производителя.
Клемма проходная CX4/3BU /6x70,5mm, пружинная, 3 присоед., 4(max 6)mm2, 32A, 1000V, синяя
CX4/3BU — Клемма проходная CX4/3BU. Артикул CX4/3BU. Производитель Connectwell Industries, Индия.
Проходная клемма CX4/3BU на 3 точки подключения позволяет разветвить цепь прямо на клеммнике без дополнительных перемычек. Синий корпус используется для цепей нейтрали (N). Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 4 мм², ток 32 А, напряжение до 1000 В, ширина 6 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 3 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 32 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 30 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…10 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 70,8 мм |
| Высота на DIN-рейке 35×7,5 | 38 мм |
| Высота на DIN-рейке 35×15 | 45,8 мм |
| Цвет корпуса | синий |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 11,1 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CX4/3BU /6x70,5mm, пружинная, 3 присоед., 4(max 6)mm2, 32A, 1000V, синяя
Данные приведены по документации производителя.
