Крышка концевая EPCX6 /1,5mm, для клемм CX6,CXG6,CP6,CPG6, серая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
EPCX6 — Крышка концевая EPCX6. Артикул EPCX6. Производитель Connectwell Industries, Индия.
Концевая крышка EPCX6 закрывает открытую сторону последней клеммы в ряду, изолируя токоведущие части. Подбирается по серии клеммы.
Технические характеристики
| Тип изделия | крышка концевая |
| Материал | полиамид |
| Класс горючести (UL 94) | V2 |
| Цвет корпуса | серый |
| Заводская упаковка, шт. | 50 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Крышка концевая EPCX6 /1,5mm, для клемм CX6,CXG6,CP6,CPG6, серая
Данные приведены по документации производителя.
Сопутствующие товары

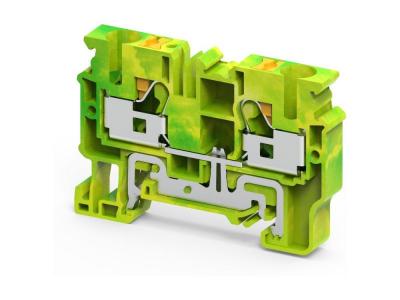

Клемма защитного проводника CPG6/10 /8x62,8mm, push-in, 2 присоед., 10mm2, желто-зеленая
CPG6/10 — Клемма защитного проводника CPG6/10. Артикул CPG6/10. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CPG6/10 соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 10 мм², ширина 8 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 1,2 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение гибкого провода, мм² | 0,2…10 |
| Сечение гибкого провода с наконечником, мм² | 0,5…10 |
| Два провода с twin-наконечником, мм² | 0,5…2,5 |
| Сечение по AWG | 20…8 |
| Длина зачистки | 12 мм |
| Калибр по IEC 60947-7-1 | A5 |
| Ширина | 8 мм |
| Длина | 62,75 мм |
| Высота на DIN-рейке 35×7,5 | 43 мм |
| Высота на DIN-рейке 35×15 | 50,5 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 21,3 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CPG6/10 /8x62,8mm, push-in, 2 присоед., 10mm2, желто-зеленая
Данные приведены по документации производителя.

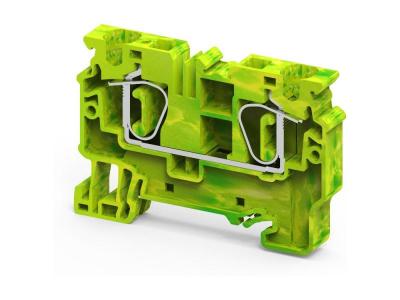

Клемма защитного проводника CXG6 /8x62,1mm, пружинная, 2 присоед., 6mm2, желто-зеленая
CXG6 — Клемма защитного проводника CXG6. Артикул CXG6. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CXG6 соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 6 мм², ширина 8 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,72 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…10 |
| Сечение гибкого провода, мм² | 0,2…6 |
| Сечение гибкого провода с наконечником, мм² | 0,2…6 |
| Два провода с twin-наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…8 |
| Длина зачистки | 14 мм |
| Ширина | 8 мм |
| Длина | 62,1 мм |
| Высота на DIN-рейке 35×7,5 | 42,2 мм |
| Высота на DIN-рейке 35×15 | 50,5 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 19,9 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CXG6 /8x62,1mm, пружинная, 2 присоед., 6mm2, желто-зеленая
Данные приведены по документации производителя.
Клемма проходная CP6/10 /8x62,8mm, push-in, 2 присоед., 10mm2, 57A, 1000V, серая
CP6/10 — Клемма проходная CP6/10. Артикул CP6/10. Производитель Connectwell Industries, Индия.
Проходная клемма CP6/10 для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 10 мм², ток 57 А, напряжение до 1000 В, ширина 8 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 57 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 44 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 1,2 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение гибкого провода, мм² | 0,5…10 |
| Сечение гибкого провода с наконечником, мм² | 0,5…10 |
| Два провода с twin-наконечником, мм² | 0,5…2,5 |
| Сечение по AWG | 20…8 |
| Длина зачистки | 12 мм |
| Калибр по IEC 60947-7-1 | A5 |
| Ширина | 8 мм |
| Длина | 62,75 мм |
| Высота на DIN-рейке 35×7,5 | 43 мм |
| Высота на DIN-рейке 35×15 | 50,5 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 16,5 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CP6/10 /8x62,8mm, push-in, 2 присоед., 10mm2, 57A, 1000V, серая
Данные приведены по документации производителя.
Клемма проходная CP6/10BU /8x62,8mm, push-in, 2 присоед., 10mm2, 57A, 1000V, синяя
CP6/10BU — Клемма проходная CP6/10BU. Артикул CP6/10BU. Производитель Connectwell Industries, Индия.
Проходная клемма CP6/10BU для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Синий корпус используется для цепей нейтрали (N). Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 10 мм², ток 57 А, напряжение до 1000 В, ширина 8 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 57 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 44 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 1,2 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение гибкого провода, мм² | 0,5…10 |
| Сечение гибкого провода с наконечником, мм² | 0,5…10 |
| Два провода с twin-наконечником, мм² | 0,5…2,5 |
| Сечение по AWG | 20…8 |
| Длина зачистки | 12 мм |
| Калибр по IEC 60947-7-1 | A5 |
| Ширина | 8 мм |
| Длина | 62,75 мм |
| Высота на DIN-рейке 35×7,5 | 43 мм |
| Высота на DIN-рейке 35×15 | 50,5 мм |
| Цвет корпуса | синий |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 16,5 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CP6/10BU /8x62,8mm, push-in, 2 присоед., 10mm2, 57A, 1000V, синяя
Данные приведены по документации производителя.
Клемма проходная CX6 /8x62,1mm, пружинная, 2 присоед., 6mm2, 41A, 1000V, серая
CX6 — Клемма проходная CX6. Артикул CX6. Производитель Connectwell Industries, Индия.
Проходная клемма CX6 для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 6 мм², ток 41 А, напряжение до 1000 В, ширина 8 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 41 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 50 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,72 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение гибкого провода, мм² | 0,2…6 |
| Сечение гибкого провода с наконечником, мм² | 0,2…6 |
| Два провода с twin-наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…8 |
| Длина зачистки | 14 мм |
| Калибр по IEC 60947-7-1 | A5 |
| Ширина | 8 мм |
| Длина | 62,7 мм |
| Высота на DIN-рейке 35×7,5 | 43 мм |
| Высота на DIN-рейке 35×15 | 50,5 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 14,4 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CX6 /8x62,1mm, пружинная, 2 присоед., 6mm2, 41A, 1000V, серая
Данные приведены по документации производителя.
Клемма проходная CX6BU /8x62,1mm, пружинная, 2 присоед., 6mm2, 41A, 1000V, синяя
CX6BU — Клемма проходная CX6BU. Артикул CX6BU. Производитель Connectwell Industries, Индия.
Проходная клемма CX6BU для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Синий корпус используется для цепей нейтрали (N). Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 6 мм², ток 41 А, напряжение до 1000 В, ширина 8 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 41 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 50 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,72 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение гибкого провода, мм² | 0,2…6 |
| Сечение гибкого провода с наконечником, мм² | 0,2…6 |
| Два провода с twin-наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…8 |
| Длина зачистки | 14 мм |
| Калибр по IEC 60947-7-1 | A5 |
| Ширина | 8 мм |
| Длина | 62,7 мм |
| Высота на DIN-рейке 35×7,5 | 43 мм |
| Высота на DIN-рейке 35×15 | 50,5 мм |
| Цвет корпуса | синий |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 14,4 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CX6BU /8x62,1mm, пружинная, 2 присоед., 6mm2, 41A, 1000V, синяя
Данные приведены по документации производителя.
