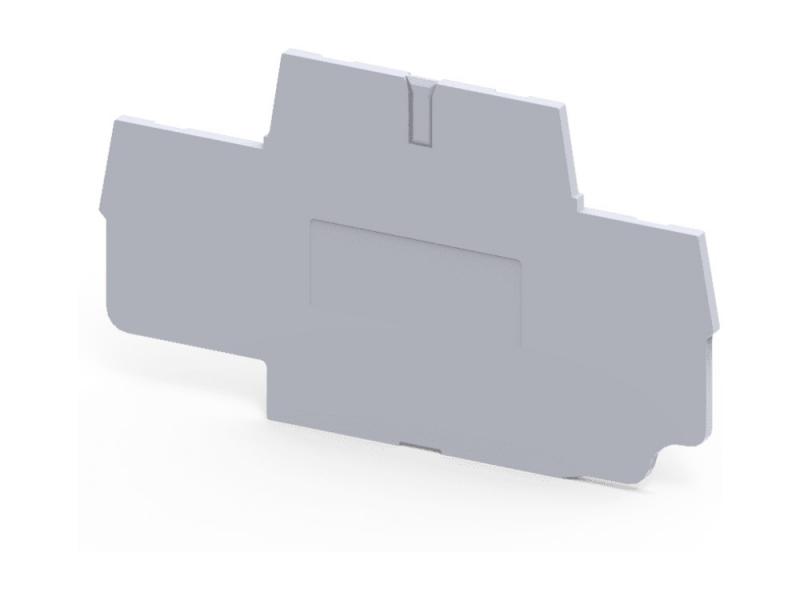

Крышка концевая EPCXDL2.5 /1,5mm, для клемм CXDL2.5,CXDLG2.5,CPDL2.5,CPDLG2.5, серая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
EPCXDL2.5 — Крышка концевая EPCXDL2.5. Артикул EPCXDL2.5. Производитель Connectwell Industries, Индия.
Концевая крышка EPCXDL2.5 закрывает открытую сторону последней клеммы в ряду, изолируя токоведущие части. Подбирается по серии клеммы.
Технические характеристики
| Тип изделия | крышка концевая |
| Материал | полиамид |
| Класс горючести (UL 94) | V2 |
| Цвет корпуса | серый |
| Заводская упаковка, шт. | 50 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Крышка концевая EPCXDL2.5 /1,5mm, для клемм CXDL2.5,CXDLG2.5,CPDL2.5,CPDLG2.5, серая
Данные приведены по документации производителя.
