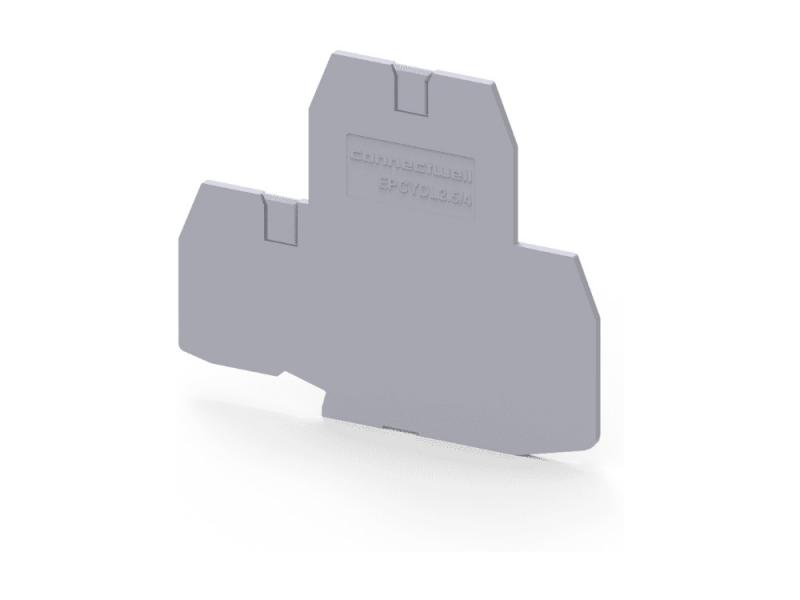

Крышка концевая EPCYDL2.5/4 /1,5mm, для винтовых клемм CYDL2.5/4,CYDLG2.5/4, серая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
EPCYDL2.5/4 — Крышка концевая EPCYDL2.5/4. Артикул EPCYDL2.5/4. Производитель Connectwell Industries, Индия.
Концевая крышка EPCYDL2.5/4 закрывает открытую сторону последней клеммы в ряду, изолируя токоведущие части. Подбирается по серии клеммы.
Технические характеристики
| Тип изделия | крышка концевая |
| Материал | полиамид |
| Класс горючести (UL 94) | V2 |
| Цвет корпуса | серый |
| Заводская упаковка, шт. | 50 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Крышка концевая EPCYDL2.5/4 /1,5mm, для винтовых клемм CYDL2.5/4,CYDLG2.5/4, серая
Данные приведены по документации производителя.
Сопутствующие товары
Клемма двухъярусная CYDL4 /6x70,5mm, винтовая, 4 присоед., 4(max 6)mm2, 32A, 800V, серая
CYDL4 — Клемма двухъярусная CYDL4. Артикул CYDL4. Производитель Connectwell Industries, Индия.
Двухъярусная клемма CYDL4 размещает две независимые цепи в ширине одной клеммы и вдвое–втрое экономит место на DIN-рейке. Винтовой зажим с подъёмной скобой — привычное надёжное соединение для гибких и жёстких проводов, в том числе с наконечниками. Сечение до 4 мм², ток 32 А, напряжение до 800 В, ширина 6 мм.
Технические характеристики
| Тип изделия | клемма двухъярусная |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 4 |
| Количество ярусов | 2 |
| Номинальное напряжение (IEC) | 800 В |
| Номинальный ток (IEC) | 32 А |
| Номинальное напряжение (UL/CSA) | 300 В |
| Номинальный ток (UL/CSA) | 30 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M3 |
| Момент затяжки | 0,5 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,5…2,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 9 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 70,5 мм |
| Высота на DIN-рейке 35×7,5 | 65,9 мм |
| Высота на DIN-рейке 35×15 | 73,4 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 18 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма двухъярусная CYDL4 /6x70,5mm, винтовая, 4 присоед., 4(max 6)mm2, 32A, 800V, серая
Данные приведены по документации производителя.
