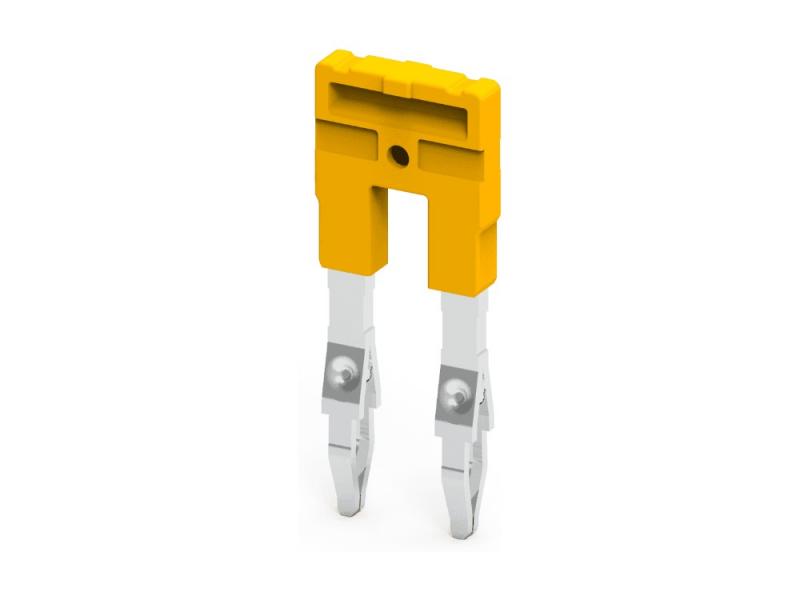

Перемычка JX4/2 на 2 полюса, для клемм CY,CX,CP 6mm, 32A, оранжевая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
JX4/2 — Перемычка JX4/2. Артикул JX4/2. Производитель Connectwell Industries, Индия.
Перемычка JX4/2 для поперечного соединения на 2 полюса соседних клемм — объединяет потенциалы без дополнительных проводов. Шаг 6 мм, устанавливается в гнездо перемычки клеммы. Перемычку можно укоротить под нужное число полюсов.
Технические характеристики
| Тип изделия | перемычка |
| Тип перемычки | втычная |
| Исполнение | изолированная |
| Количество полюсов | 2 |
| Цвет | оранжевый |
| Шаг | 6 мм |
| Заводская упаковка, шт. | 100 |
| Масса | 0,84 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Перемычка JX4/2 на 2 полюса, для клемм CY,CX,CP 6mm, 32A, оранжевая
Данные приведены по документации производителя.
Сопутствующие товары
Клемма проходная CY4 /6x50mm, винтовая, 2 присоед., 4(max 6)mm2, 32A, 1000V, серая
CY4 — Клемма проходная CY4. Артикул CY4. Производитель Connectwell Industries, Индия.
Проходная клемма CY4 для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Винтовой зажим с подъёмной скобой — привычное надёжное соединение для гибких и жёстких проводов, в том числе с наконечниками. Сечение до 4 мм², ток 32 А, напряжение до 1000 В, ширина 6 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 32 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 30 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M3 |
| Момент затяжки | 0,5 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,5…2,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 9 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 50 мм |
| Высота на DIN-рейке 35×7,5 | 49 мм |
| Высота на DIN-рейке 35×15 | 56,5 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Заводская упаковка, шт. | 100 |
| Масса | 9,6 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CY4 /6x50mm, винтовая, 2 присоед., 4(max 6)mm2, 32A, 1000V, серая
Данные приведены по документации производителя.
Клемма проходная CY4BU /6x50mm, винтовая, 2 присоед., 4(max 6)mm2, 32A, 1000V, синяя
CY4BU — Клемма проходная CY4BU. Артикул CY4BU. Производитель Connectwell Industries, Индия.
Проходная клемма CY4BU для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Синий корпус используется для цепей нейтрали (N). Винтовой зажим с подъёмной скобой — привычное надёжное соединение для гибких и жёстких проводов, в том числе с наконечниками. Сечение до 4 мм², ток 32 А, напряжение до 1000 В, ширина 6 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 32 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 30 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M3 |
| Момент затяжки | 0,5 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,5…2,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 9 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 50 мм |
| Высота на DIN-рейке 35×7,5 | 49 мм |
| Высота на DIN-рейке 35×15 | 56,5 мм |
| Цвет корпуса | синий |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Заводская упаковка, шт. | 100 |
| Масса | 9,6 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CY4BU /6x50mm, винтовая, 2 присоед., 4(max 6)mm2, 32A, 1000V, синяя
Данные приведены по документации производителя.
Клемма с держателем предохранителя CYF4 /6x58,8mm, винтовая, 2 присоед., 4(max 6)mm2, 10A, 1000V, се
CYF4 — Клемма с держателем предохранителя CYF4. Артикул CYF4. Производитель Connectwell Industries, Индия.
Клемма CYF4 со встроенным держателем предохранителя 5×20 мм защищает отдельную цепь управления или измерения прямо на клеммнике. Держатель откидывается для замены вставки без отключения проводов. Сечение до 4 мм², ток 10 А, напряжение до 1000 В, ширина 6 мм.
Технические характеристики
| Тип изделия | клемма с держателем предохранителя |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 10 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 10 А |
| Номинальное импульсное напряжение | 6 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M3 |
| Момент затяжки | 0,5 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 58,8 мм |
| Высота на DIN-рейке 35×7,5 | 72,4 мм |
| Высота на DIN-рейке 35×15 | 79,9 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Заводская упаковка, шт. | 50 |
| Масса | 15,9 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма с держателем предохранителя CYF4 /6x58,8mm, винтовая, 2 присоед., 4(max 6)mm2, 10A, 1000V, серая
Данные приведены по документации производителя.
Клемма с держателем предохранителя CYF4L110-240V /6x58,8mm, винтовая, 2 присоед., 4(max 6)mm2, 10A,
CYF4L110-240V — Клемма с держателем предохранителя CYF4L110-240V. Артикул CYF4L110-240V. Производитель Connectwell Industries, Индия.
Клемма CYF4L110-240V со встроенным держателем предохранителя 5×20 мм защищает отдельную цепь управления или измерения прямо на клеммнике. Светодиодная индикация перегорания для цепей 110-240 В помогает быстро найти неисправную линию. Держатель откидывается для замены вставки без отключения проводов. Сечение до 4 мм², ток 10 А, напряжение до 1000 В, ширина 6 мм.
Технические характеристики
| Тип изделия | клемма с держателем предохранителя |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 10 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 10 А |
| Номинальное импульсное напряжение | 6 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Тип предохранителя | стеклянный |
| Индикация перегорания | да |
| Напряжение индикации | 110-240 В |
| Цвет индикатора | красный |
| Размер винта | M3 |
| Момент затяжки | 0,5 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 58,8 мм |
| Высота на DIN-рейке 35×7,5 | 72,4 мм |
| Высота на DIN-рейке 35×15 | 79,9 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Заводская упаковка, шт. | 50 |
| Масса | 16,3 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма с держателем предохранителя CYF4L110-240V /6x58,8mm, винтовая, 2 присоед., 4(max 6)mm2, 10A, 1000V, LED 110-240V, серая
Данные приведены по документации производителя.
Клемма с держателем предохранителя CYF4L6-60V /6x58,8mm, винтовая, 2 присоед., 4(max 6)mm2, 10A, 100
CYF4L6-60V — Клемма с держателем предохранителя CYF4L6-60V. Артикул CYF4L6-60V. Производитель Connectwell Industries, Индия.
Клемма CYF4L6-60V со встроенным держателем предохранителя 5×20 мм защищает отдельную цепь управления или измерения прямо на клеммнике. Светодиодная индикация перегорания для цепей 6-60 В помогает быстро найти неисправную линию. Держатель откидывается для замены вставки без отключения проводов. Сечение до 4 мм², ток 10 А, напряжение до 1000 В, ширина 6 мм.
Технические характеристики
| Тип изделия | клемма с держателем предохранителя |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 10 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 10 А |
| Номинальное импульсное напряжение | 6 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Тип предохранителя | стеклянный |
| Индикация перегорания | да |
| Напряжение индикации | 6-60 В |
| Цвет индикатора | красный |
| Размер винта | M3 |
| Момент затяжки | 0,5 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 58,8 мм |
| Высота на DIN-рейке 35×7,5 | 72,4 мм |
| Высота на DIN-рейке 35×15 | 79,9 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Заводская упаковка, шт. | 50 |
| Масса | 16,3 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма с держателем предохранителя CYF4L6-60V /6x58,8mm, винтовая, 2 присоед., 4(max 6)mm2, 10A, 1000V, LED 6-60V, серая
Данные приведены по документации производителя.
