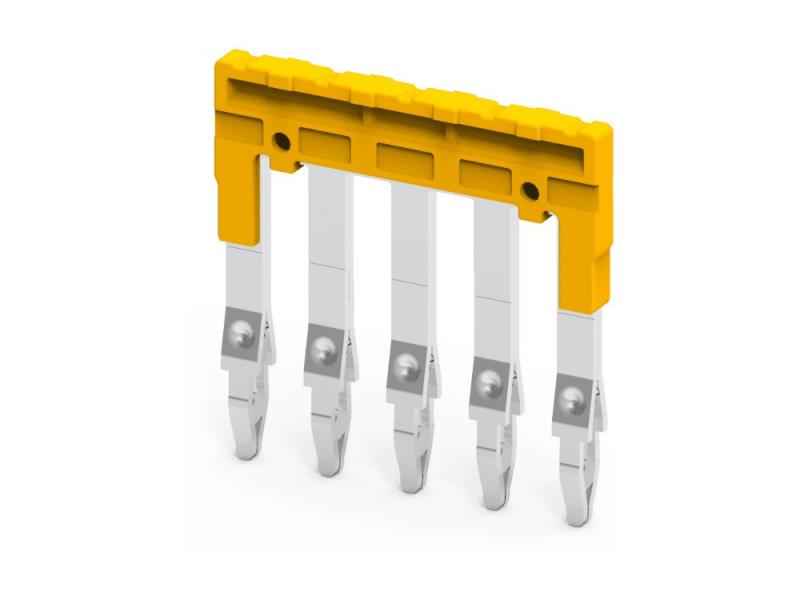

Перемычка JX4/5 на 5 полюсов, для клемм CY,CX,CP 6mm, 32A, оранжевая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
JX4/5 — Перемычка JX4/5. Артикул JX4/5. Производитель Connectwell Industries, Индия.
Перемычка JX4/5 для поперечного соединения на 5 полюсов соседних клемм — объединяет потенциалы без дополнительных проводов. Шаг 6 мм, устанавливается в гнездо перемычки клеммы. Перемычку можно укоротить под нужное число полюсов.
Технические характеристики
| Тип изделия | перемычка |
| Тип перемычки | втычная |
| Исполнение | изолированная |
| Количество полюсов | 5 |
| Цвет | оранжевый |
| Шаг | 6 мм |
| Заводская упаковка, шт. | 50 |
| Масса | 2,08 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Перемычка JX4/5 на 5 полюсов, для клемм CY,CX,CP 6mm, 32A, оранжевая
Данные приведены по документации производителя.
