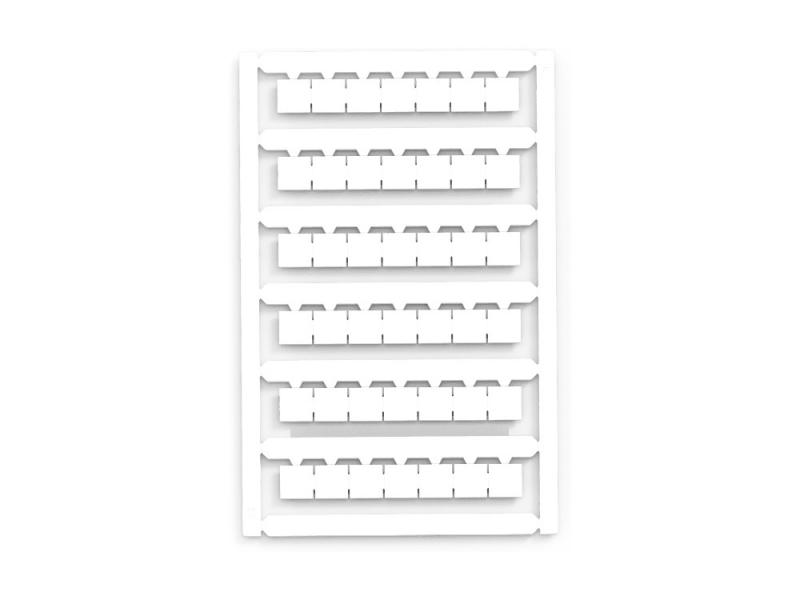

Маркировка клеммных модулей MC10 для клемм 10mm, 42 элемента, PC, белая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
MC10 — Маркировка клеммных модулей MC10. Артикул MC10. Производитель Connectwell Industries, Индия.
Маркировка MC10 для клеммных модулей шириной 10 мм, символы «чистая». Маркеры защёлкиваются в паз клеммы и позволяют однозначно обозначить каждую цепь по схеме.
Технические характеристики
| Тип изделия | маркировка клеммных модулей |
| Маркеры | без надписей |
| Ширина маркера | 10 мм |
| Материал | поликарбонат |
| Длина | 90,3 мм |
| Высота | 140,1 мм |
| Цвет корпуса | белый |
| Заводская упаковка, шт. | 10 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Маркировка клеммных модулей MC10 для клемм 10mm, 42 элемента, PC, белая
Данные приведены по документации производителя.
