Маркировка клеммных модулей MC6 для клемм 6mm, 72 элемента, PC, белая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
MC6 — Маркировка клеммных модулей MC6. Артикул MC6. Производитель Connectwell Industries, Индия.
Маркировка MC6 для клеммных модулей шириной 6 мм, символы «чистая». Маркеры защёлкиваются в паз клеммы и позволяют однозначно обозначить каждую цепь по схеме.
Технические характеристики
| Тип изделия | маркировка клеммных модулей |
| Маркеры | без надписей |
| Ширина маркера | 6 мм |
| Материал | поликарбонат |
| Длина | 90,3 мм |
| Высота | 140,1 мм |
| Цвет корпуса | белый |
| Заводская упаковка, шт. | 10 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Маркировка клеммных модулей MC6 для клемм 6mm, 72 элемента, PC, белая
Данные приведены по документации производителя.
Сопутствующие товары
Клемма двухъярусная CYDL4 /6x70,5mm, винтовая, 4 присоед., 4(max 6)mm2, 32A, 800V, серая
CYDL4 — Клемма двухъярусная CYDL4. Артикул CYDL4. Производитель Connectwell Industries, Индия.
Двухъярусная клемма CYDL4 размещает две независимые цепи в ширине одной клеммы и вдвое–втрое экономит место на DIN-рейке. Винтовой зажим с подъёмной скобой — привычное надёжное соединение для гибких и жёстких проводов, в том числе с наконечниками. Сечение до 4 мм², ток 32 А, напряжение до 800 В, ширина 6 мм.
Технические характеристики
| Тип изделия | клемма двухъярусная |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 4 |
| Количество ярусов | 2 |
| Номинальное напряжение (IEC) | 800 В |
| Номинальный ток (IEC) | 32 А |
| Номинальное напряжение (UL/CSA) | 300 В |
| Номинальный ток (UL/CSA) | 30 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M3 |
| Момент затяжки | 0,5 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,5…2,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 9 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 70,5 мм |
| Высота на DIN-рейке 35×7,5 | 65,9 мм |
| Высота на DIN-рейке 35×15 | 73,4 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 18 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма двухъярусная CYDL4 /6x70,5mm, винтовая, 4 присоед., 4(max 6)mm2, 32A, 800V, серая
Данные приведены по документации производителя.
Клемма двухъярусная с держателем предохранителя CYDLF4 /6x94,5mm, винтовая, 4 присоед., 4(max 6)mm2,
CYDLF4 — Клемма двухъярусная с держателем предохранителя CYDLF4. Артикул CYDLF4. Производитель Connectwell Industries, Индия.
Клемма CYDLF4 со встроенным держателем предохранителя 5×20 мм защищает отдельную цепь управления или измерения прямо на клеммнике. Двухъярусное исполнение экономит место на рейке. Держатель откидывается для замены вставки без отключения проводов. Сечение до 4 мм², ток 32 А, напряжение до 500 В, ширина 6 мм.
Технические характеристики
| Тип изделия | клемма двухъярусная с держателем предохранителя |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 4 |
| Количество ярусов | 2 |
| Номинальное напряжение (IEC) | 500 В |
| Номинальный ток (IEC) | 32 А |
| Номинальное напряжение (UL/CSA) | 300 В |
| Номинальный ток (UL/CSA) | 10 А |
| Номинальное импульсное напряжение | 6 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M3 |
| Момент затяжки | 0,5 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,5…2,5 |
| Сечение по AWG | 24…10 |
| Длина зачистки | 9 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 94,5 мм |
| Высота на DIN-рейке 35×7,5 | 90,9 мм |
| Высота на DIN-рейке 35×15 | 98,4 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 27,6 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма двухъярусная с держателем предохранителя CYDLF4 /6x94,5mm, винтовая, 4 присоед., 4(max 6)mm2, 10/32A, 500V, серая
Данные приведены по документации производителя.
Клемма двухъярусная с держателем предохранителя CYDLF4L6-60V /6x94,5mm, винтовая, 4 присоед., 4(max
CYDLF4L6-60V — Клемма двухъярусная с держателем предохранителя CYDLF4L6-60V. Артикул CYDLF4L6-60V. Производитель Connectwell Industries, Индия.
Клемма CYDLF4L6-60V со встроенным держателем предохранителя 5×20 мм защищает отдельную цепь управления или измерения прямо на клеммнике. Светодиодная индикация перегорания для цепей 6-60 В помогает быстро найти неисправную линию. Двухъярусное исполнение экономит место на рейке. Держатель откидывается для замены вставки без отключения проводов. Сечение до 4 мм², ток 32 А, напряжение до 500 В, ширина 6 мм.
Технические характеристики
| Тип изделия | клемма двухъярусная с держателем предохранителя |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 4 |
| Количество ярусов | 2 |
| Номинальное напряжение (IEC) | 500 В |
| Номинальный ток (IEC) | 32 А |
| Номинальное напряжение (UL/CSA) | 300 В |
| Номинальный ток (UL/CSA) | 10 А |
| Номинальное импульсное напряжение | 6 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Тип предохранителя | стеклянный |
| Размер предохранителя | 5×20 мм |
| Индикация перегорания | да |
| Напряжение индикации | 6-60 В |
| Цвет индикатора | красный |
| Размер винта | M3 |
| Момент затяжки | 0,5 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,5…2,5 |
| Сечение по AWG | 24…10 |
| Длина зачистки | 9 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 94,5 мм |
| Высота на DIN-рейке 35×7,5 | 90,9 мм |
| Высота на DIN-рейке 35×15 | 98,4 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 28 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма двухъярусная с держателем предохранителя CYDLF4L6-60V /6x94,5mm, винтовая, 4 присоед., 4(max 6)mm2, 10/32A, 500V, LED 6-60V, серая
Данные приведены по документации производителя.
Клемма двухъярусная с держателем предохранителя CYDLGF4 /6x94,5mm, винтовая, 5 присоед., F/L/PE, 4(m
CYDLGF4 — Клемма двухъярусная с держателем предохранителя CYDLGF4. Артикул CYDLGF4. Производитель Connectwell Industries, Индия.
Клемма CYDLGF4 со встроенным держателем предохранителя 5×20 мм защищает отдельную цепь управления или измерения прямо на клеммнике. Двухъярусное исполнение экономит место на рейке. Держатель откидывается для замены вставки без отключения проводов. Сечение до 4 мм², ток 32 А, напряжение до 500 В, ширина 6 мм.
Технические характеристики
| Тип изделия | клемма двухъярусная с держателем предохранителя |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 4 |
| Количество ярусов | 2 |
| Номинальное напряжение (IEC) | 500 В |
| Номинальный ток (IEC) | 32 А |
| Номинальное напряжение (UL/CSA) | 300 В |
| Номинальный ток (UL/CSA) | 10 А |
| Номинальное импульсное напряжение | 6 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M3 |
| Момент затяжки | 0,5 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,5…2,5 |
| Сечение по AWG | 24…10 |
| Длина зачистки | 9 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 94,5 мм |
| Высота на DIN-рейке 35×7,5 | 90,9 мм |
| Высота на DIN-рейке 35×15 | 98,4 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 33,9 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма двухъярусная с держателем предохранителя CYDLGF4 /6x94,5mm, винтовая, 5 присоед., F/L/PE, 4(max 6)mm2, 10/32A, 500V, серая
Данные приведены по документации производителя.
Клемма двухъярусная с ножевым размыкателем CYDLK4 /6x94,5mm, винтовая, 4 присоед., 4(max 6)mm2, 20/3
CYDLK4 — Клемма двухъярусная с ножевым размыкателем CYDLK4. Артикул CYDLK4. Производитель Connectwell Industries, Индия.
Клемма CYDLK4 с ножевым размыкателем: цепь разрывается откидным ножом — удобно для проверки изоляции, поиска неисправности и пусконаладки без отключения проводов. Двухъярусное исполнение. Винтовой зажим с подъёмной скобой — привычное надёжное соединение для гибких и жёстких проводов, в том числе с наконечниками. Сечение до 4 мм², ток 28 А, напряжение до 630 В, ширина 6 мм.
Технические характеристики
| Тип изделия | клемма двухъярусная с ножевым размыкателем |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 4 |
| Количество ярусов | 2 |
| Номинальное напряжение (IEC) | 630 В |
| Номинальный ток (IEC) | 28/32 А |
| Номинальное напряжение (UL/CSA) | 300 В |
| Номинальный ток (UL/CSA) | 16/30 А |
| Номинальное импульсное напряжение | 6 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Способ размыкания | ножевой размыкатель |
| Размер винта | M3 |
| Момент затяжки | 0,5 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,2…2,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 9 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 94,5 мм |
| Высота на DIN-рейке 35×7,5 | 67,6 мм |
| Высота на DIN-рейке 35×15 | 75,1 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 24,5 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма двухъярусная с ножевым размыкателем CYDLK4 /6x94,5mm, винтовая, 4 присоед., 4(max 6)mm2, 20/32A, 630V, серая
Данные приведены по документации производителя.

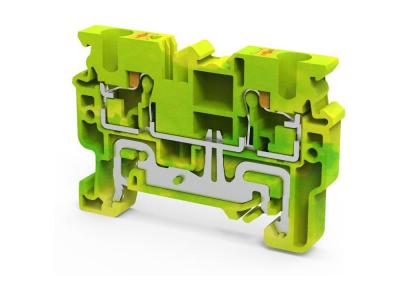

Клемма защитного проводника CPG4 /6x54,8mm, push-in, 2 присоед., 4(max 6)mm2, желто-зеленая
CPG4 — Клемма защитного проводника CPG4. Артикул CPG4. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CPG4 соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 4 мм², ширина 6 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,5…1 |
| Сечение по AWG | 24…10 |
| Длина зачистки | 11 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 54,8 мм |
| Высота на DIN-рейке 35×7,5 | 38,25 мм |
| Высота на DIN-рейке 35×15 | 45,75 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 9,7 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CPG4 /6x54,8mm, push-in, 2 присоед., 4(max 6)mm2, желто-зеленая
Данные приведены по документации производителя.

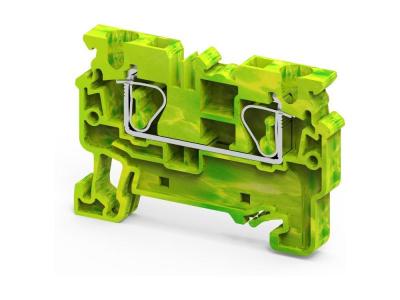

Клемма защитного проводника CXG4 /6x54,8mm, пружинная, 2 присоед., 4(max 6)mm2, желто-зеленая
CXG4 — Клемма защитного проводника CXG4. Артикул CXG4. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CXG4 соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 4 мм², ширина 6 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…10 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 54,8 мм |
| Высота на DIN-рейке 35×7,5 | 38 мм |
| Высота на DIN-рейке 35×15 | 45,5 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 10,9 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CXG4 /6x54,8mm, пружинная, 2 присоед., 4(max 6)mm2, желто-зеленая
Данные приведены по документации производителя.

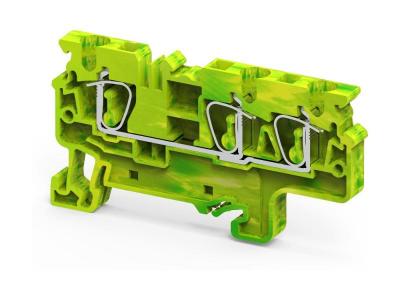

Клемма защитного проводника CXG4/3 /6x70,5mm, пружинная, 3 присоед., 4(max 6)mm2, желто-зеленая
CXG4/3 — Клемма защитного проводника CXG4/3. Артикул CXG4/3. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CXG4/3 соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 4 мм², ширина 6 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 3 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…10 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 70,8 мм |
| Высота на DIN-рейке 35×7,5 | 38 мм |
| Высота на DIN-рейке 35×15 | 45,5 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 13,9 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CXG4/3 /6x70,5mm, пружинная, 3 присоед., 4(max 6)mm2, желто-зеленая
Данные приведены по документации производителя.

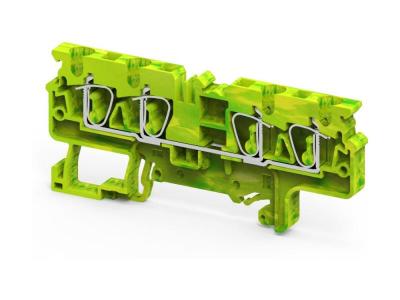

Клемма защитного проводника CXG4/4 /6x86,2mm, пружинная, 4 присоед., 4(max 6)mm2, желто-зеленая
CXG4/4 — Клемма защитного проводника CXG4/4. Артикул CXG4/4. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CXG4/4 соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 4 мм², ширина 6 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 4 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…10 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 86,2 мм |
| Высота на DIN-рейке 35×7,5 | 38 мм |
| Высота на DIN-рейке 35×15 | 45,5 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 16,7 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CXG4/4 /6x86,2mm, пружинная, 4 присоед., 4(max 6)mm2, желто-зеленая
Данные приведены по документации производителя.

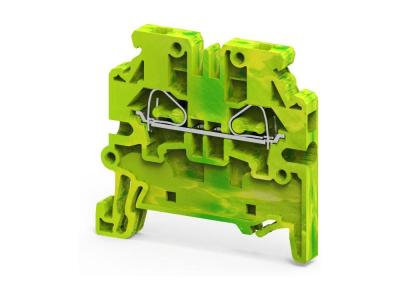

Клемма защитного проводника CXSG2.5 /5x45,9mm, пружинная, бок. ввод, 2 присоед., 2,5(max 4)mm2, желт
CXSG2.5 — Клемма защитного проводника CXSG2.5. Артикул CXSG2.5. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CXSG2.5 соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 2,5 мм², ширина 5 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Два провода с twin-наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 9 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 45,9 мм |
| Высота на DIN-рейке 35×7,5 | 43,5 мм |
| Высота на DIN-рейке 35×15 | 50,8 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 8,4 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CXSG2.5 /5x45,9mm, пружинная, бок. ввод, 2 присоед., 2,5(max 4)mm2, желто-зеленая
Данные приведены по документации производителя.
Клемма защитного проводника CXSG4 /6x45,9mm, пружинная, бок. ввод, 2 присоед., 4(max 6)mm2, желто-зе
CXSG4 — Клемма защитного проводника CXSG4. Артикул CXSG4. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CXSG4 соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 4 мм², ширина 6 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…10 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 45,9 мм |
| Высота на DIN-рейке 35×7,5 | 43,3 мм |
| Высота на DIN-рейке 35×15 | 50,8 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 10,2 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CXSG4 /6x45,9mm, пружинная, бок. ввод, 2 присоед., 4(max 6)mm2, желто-зеленая
Данные приведены по документации производителя.

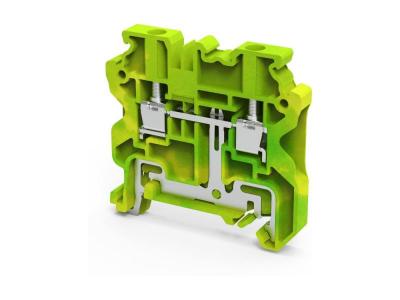

Клемма защитного проводника CYG4 /6x50mm, винтовая, 2 присоед., 4(max 6)mm2, желто-зеленая
CYG4 — Клемма защитного проводника CYG4. Артикул CYG4. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CYG4 соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Винтовой зажим с подъёмной скобой — привычное надёжное соединение для гибких и жёстких проводов, в том числе с наконечниками. Сечение до 4 мм², ширина 6 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M3 |
| Момент затяжки | 0,5 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,5…2,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 9 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 50 мм |
| Высота на DIN-рейке 35×7,5 | 49 мм |
| Высота на DIN-рейке 35×15 | 56,5 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 12,3 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CYG4 /6x50mm, винтовая, 2 присоед., 4(max 6)mm2, желто-зеленая
Данные приведены по документации производителя.
