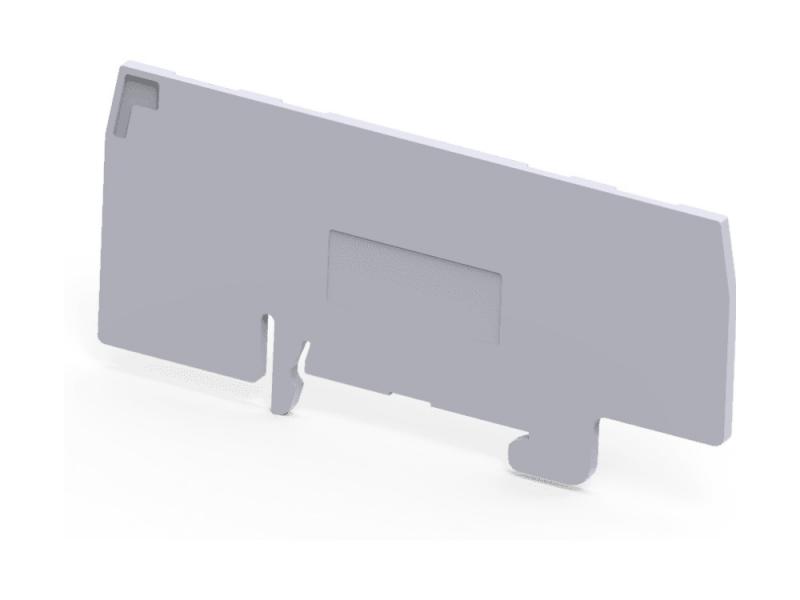

Разделительная пластина PPCX4/4 /2mm, для клемм CX4/4,CXG4/4,CXK2.5/4,CXK4,CXK4/3,CP4/4,CPG4/4, сера
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
PPCX4/4 — Разделительная пластина PPCX4/4. Артикул PPCX4/4. Производитель Connectwell Industries, Индия.
Разделительная пластина PPCX4/4 устанавливается между клеммами для визуального и электрического разделения групп цепей, увеличивает воздушный зазор.
Технические характеристики
| Тип изделия | разделительная пластина |
| Материал | полиамид |
| Класс горючести (UL 94) | V2 |
| Цвет корпуса | серый |
| Заводская упаковка, шт. | 50 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Разделительная пластина PPCX4/4 /2mm, для клемм CX4/4,CXG4/4,CXK2.5/4,CXK4,CXK4/3,CP4/4,CPG4/4, серая
Данные приведены по документации производителя.
Сопутствующие товары

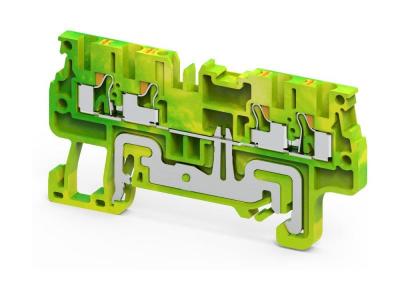

Клемма защитного проводника CPG1.5/4 /3,5x66,9mm, push-in, 4 присоед., 1,5(max 2,5)mm2, желто-зелена
CPG1.5/4 — Клемма защитного проводника CPG1.5/4. Артикул CPG1.5/4. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CPG1.5/4 соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 1,5 мм², ширина 3,5 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 4 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода, мм² | 0,2…1,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…14 |
| Длина зачистки | 8 мм |
| Калибр по IEC 60947-7-1 | A1/B1 |
| Ширина | 3,5 мм |
| Длина | 63,5 мм |
| Высота на DIN-рейке 35×7,5 | 32,8 мм |
| Высота на DIN-рейке 35×15 | 34,1 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 6,5 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CPG1.5/4 /3,5x66,9mm, push-in, 4 присоед., 1,5(max 2,5)mm2, желто-зеленая
Данные приведены по документации производителя.

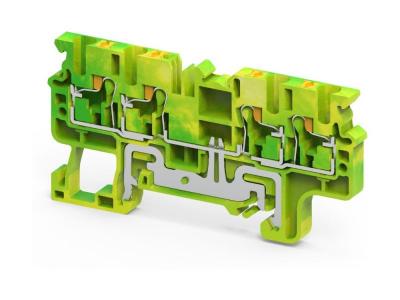

Клемма защитного проводника CPG2.5/4 /5x74,7mm, push-in, 4 присоед., 2,5(max 4)mm2, желто-зеленая
CPG2.5/4 — Клемма защитного проводника CPG2.5/4. Артикул CPG2.5/4. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CPG2.5/4 соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 2,5 мм², ширина 5 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 4 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 73 мм |
| Высота на DIN-рейке 35×7,5 | 38,25 мм |
| Высота на DIN-рейке 35×15 | 45,75 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 10,5 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CPG2.5/4 /5x74,7mm, push-in, 4 присоед., 2,5(max 4)mm2, желто-зеленая
Данные приведены по документации производителя.
Клемма проходная CP1.5/4BU /3,5x66,9mm, push-in, 4 присоед., 1,5(max 2,5)mm2, 15A, 600V, синяя
CP1.5/4BU — Клемма проходная CP1.5/4BU. Артикул CP1.5/4BU. Производитель Connectwell Industries, Индия.
Проходная клемма CP1.5/4BU на 4 точки подключения позволяет разветвить цепь прямо на клеммнике без дополнительных перемычек. Синий корпус используется для цепей нейтрали (N). Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 1,5 мм², ток 15 А, напряжение до 800 В, ширина 3,5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 4 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 800 В |
| Номинальный ток (IEC) | 15 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 15 А |
| Номинальное импульсное напряжение | 8 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода, мм² | 0,2…1,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…14 |
| Длина зачистки | 8 мм |
| Калибр по IEC 60947-7-1 | A1/B1 |
| Ширина | 3,5 мм |
| Длина | 66,9 мм |
| Высота на DIN-рейке 35×7,5 | 34,1 мм |
| Высота на DIN-рейке 35×15 | 41,1 мм |
| Цвет корпуса | синий |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 4,8 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CP1.5/4BU /3,5x66,9mm, push-in, 4 присоед., 1,5(max 2,5)mm2, 15A, 600V, синяя
Данные приведены по документации производителя.
Клемма проходная CP2.5/4 /5x74,7mm, push-in, 4 присоед., 2,5(max 4)mm2, 24A, 1000V, серая
CP2.5/4 — Клемма проходная CP2.5/4. Артикул CP2.5/4. Производитель Connectwell Industries, Индия.
Проходная клемма CP2.5/4 на 4 точки подключения позволяет разветвить цепь прямо на клеммнике без дополнительных перемычек. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 2,5 мм², ток 24 А, напряжение до 1000 В, ширина 5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 4 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 73 мм |
| Высота на DIN-рейке 35×7,5 | 38,25 мм |
| Высота на DIN-рейке 35×15 | 45,7 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Заводская упаковка, шт. | 100 |
| Масса | 9 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CP2.5/4 /5x74,7mm, push-in, 4 присоед., 2,5(max 4)mm2, 24A, 1000V, серая
Данные приведены по документации производителя.
Клемма проходная CP2.5/4BU /5x74,7mm, push-in, 4 присоед., 2,5(max 4)mm2, 24A, 1000V, синяя
CP2.5/4BU — Клемма проходная CP2.5/4BU. Артикул CP2.5/4BU. Производитель Connectwell Industries, Индия.
Проходная клемма CP2.5/4BU на 4 точки подключения позволяет разветвить цепь прямо на клеммнике без дополнительных перемычек. Синий корпус используется для цепей нейтрали (N). Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 2,5 мм², ток 24 А, напряжение до 1000 В, ширина 5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 4 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 73 мм |
| Высота на DIN-рейке 35×7,5 | 38,25 мм |
| Высота на DIN-рейке 35×15 | 45,7 мм |
| Цвет корпуса | синий |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Заводская упаковка, шт. | 100 |
| Масса | 9 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CP2.5/4BU /5x74,7mm, push-in, 4 присоед., 2,5(max 4)mm2, 24A, 1000V, синяя
Данные приведены по документации производителя.
Клемма проходная CX2.5/4BK /5x74,7mm, пружинная, 4 присоед., 2,5(max 4)mm2, 24A, 1000V, черная
CX2.5/4BK — Клемма проходная CX2.5/4BK. Артикул CX2.5/4BK. Производитель Connectwell Industries, Индия.
Проходная клемма CX2.5/4BK на 4 точки подключения позволяет разветвить цепь прямо на клеммнике без дополнительных перемычек. Цвет корпуса — чёрный, для визуального разделения цепей. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 2,5 мм², ток 24 А, напряжение до 1000 В, ширина 5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 4 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 73 мм |
| Высота на DIN-рейке 35×7,5 | 38,2 мм |
| Высота на DIN-рейке 35×15 | 45,7 мм |
| Цвет корпуса | чёрный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 8,8 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CX2.5/4BK /5x74,7mm, пружинная, 4 присоед., 2,5(max 4)mm2, 24A, 1000V, черная
Данные приведены по документации производителя.
Клемма проходная CX2.5/4BU /5x74,7mm, пружинная, 4 присоед., 2,5(max 4)mm2, 24A, 1000V, синяя
CX2.5/4BU — Клемма проходная CX2.5/4BU. Артикул CX2.5/4BU. Производитель Connectwell Industries, Индия.
Проходная клемма CX2.5/4BU на 4 точки подключения позволяет разветвить цепь прямо на клеммнике без дополнительных перемычек. Синий корпус используется для цепей нейтрали (N). Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 2,5 мм², ток 24 А, напряжение до 1000 В, ширина 5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 4 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 73 мм |
| Высота на DIN-рейке 35×7,5 | 38,2 мм |
| Высота на DIN-рейке 35×15 | 45,7 мм |
| Цвет корпуса | синий |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 8,8 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CX2.5/4BU /5x74,7mm, пружинная, 4 присоед., 2,5(max 4)mm2, 24A, 1000V, синяя
Данные приведены по документации производителя.
Клемма проходная CX2.5/4R /5x74,7mm, пружинная, 4 присоед., 2,5(max 4)mm2, 24A, 1000V, красная
CX2.5/4R — Клемма проходная CX2.5/4R. Артикул CX2.5/4R. Производитель Connectwell Industries, Индия.
Проходная клемма CX2.5/4R на 4 точки подключения позволяет разветвить цепь прямо на клеммнике без дополнительных перемычек. Цвет корпуса — красный, для визуального разделения цепей. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 2,5 мм², ток 24 А, напряжение до 1000 В, ширина 5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 4 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 73 мм |
| Высота на DIN-рейке 35×7,5 | 38,2 мм |
| Высота на DIN-рейке 35×15 | 45,7 мм |
| Цвет корпуса | красный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 8,8 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CX2.5/4R /5x74,7mm, пружинная, 4 присоед., 2,5(max 4)mm2, 24A, 1000V, красная
Данные приведены по документации производителя.
Клемма проходная CX4/4 /6x86,2mm, пружинная, 4 присоед., 4(max 6)mm2, 32A, 1000V, серая
CX4/4 — Клемма проходная CX4/4. Артикул CX4/4. Производитель Connectwell Industries, Индия.
Проходная клемма CX4/4 на 4 точки подключения позволяет разветвить цепь прямо на клеммнике без дополнительных перемычек. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 4 мм², ток 32 А, напряжение до 1000 В, ширина 6 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 4 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 32 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 30 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…10 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 86,2 мм |
| Высота на DIN-рейке 35×7,5 | 38 мм |
| Высота на DIN-рейке 35×15 | 45,8 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 14,3 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CX4/4 /6x86,2mm, пружинная, 4 присоед., 4(max 6)mm2, 32A, 1000V, серая
Данные приведены по документации производителя.
Клемма проходная CX4/4BU /6x86,2mm, пружинная, 4 присоед., 4(max 6)mm2, 32A, 1000V, синяя
CX4/4BU — Клемма проходная CX4/4BU. Артикул CX4/4BU. Производитель Connectwell Industries, Индия.
Проходная клемма CX4/4BU на 4 точки подключения позволяет разветвить цепь прямо на клеммнике без дополнительных перемычек. Синий корпус используется для цепей нейтрали (N). Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 4 мм², ток 32 А, напряжение до 1000 В, ширина 6 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 4 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 32 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 30 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…10 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 86,2 мм |
| Высота на DIN-рейке 35×7,5 | 38 мм |
| Высота на DIN-рейке 35×15 | 45,8 мм |
| Цвет корпуса | синий |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 14,3 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CX4/4BU /6x86,2mm, пружинная, 4 присоед., 4(max 6)mm2, 32A, 1000V, синяя
Данные приведены по документации производителя.
Клемма с держателем предохранителя CXF4/3 /6x86,2mm, пружинная, 3 присоед., 4(max 6)mm2, 10A, 1000V,
CXF4/3 — Клемма с держателем предохранителя CXF4/3. Артикул CXF4/3. Производитель Connectwell Industries, Индия.
Клемма CXF4/3 со встроенным держателем предохранителя 5×20 мм защищает отдельную цепь управления или измерения прямо на клеммнике. Держатель откидывается для замены вставки без отключения проводов. Сечение до 4 мм², ток 10 А, напряжение до 1000 В, ширина 6 мм.
Технические характеристики
| Тип изделия | клемма с держателем предохранителя |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 3 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 10 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 10 А |
| Номинальное импульсное напряжение | 4 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…10 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 86,2 мм |
| Высота на DIN-рейке 35×7,5 | 69,1 мм |
| Высота на DIN-рейке 35×15 | 76,6 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 17,5 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма с держателем предохранителя CXF4/3 /6x86,2mm, пружинная, 3 присоед., 4(max 6)mm2, 10A, 1000V, серая
Данные приведены по документации производителя.

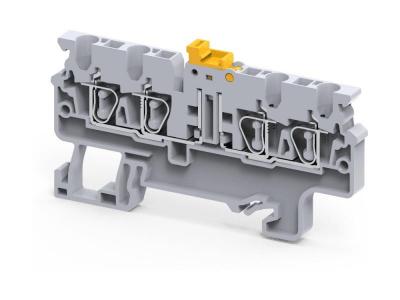

Клемма с ножевым размыкателем CXK2.5/4 /5x74,7mm, пружинная, 4 присоед., 2,5(max 4)mm2, 20A, 1000V,
CXK2.5/4 — Клемма с ножевым размыкателем CXK2.5/4. Артикул CXK2.5/4. Производитель Connectwell Industries, Индия.
Клемма CXK2.5/4 с ножевым размыкателем: цепь разрывается откидным ножом — удобно для проверки изоляции, поиска неисправности и пусконаладки без отключения проводов. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 2,5 мм², ток 20 А, напряжение до 1000 В, ширина 5 мм.
Технические характеристики
| Тип изделия | клемма с ножевым размыкателем |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 4 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 20 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 16 А |
| Номинальное импульсное напряжение | 6 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Способ размыкания | ножевой размыкатель |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Два провода с twin-наконечником, мм² | 0,2…0,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 73 мм |
| Высота на DIN-рейке 35×7,5 | 38,2 мм |
| Высота на DIN-рейке 35×15 | 45,7 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 10,3 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма с ножевым размыкателем CXK2.5/4 /5x74,7mm, пружинная, 4 присоед., 2,5(max 4)mm2, 20A, 1000V, серая
Данные приведены по документации производителя.
