Разделительная пластина PPCX4 /2mm, для клемм CX2.5,CX4,CXG2.5,CXG4,CP2.5,CP4,CPG2.5,CPG4, серая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
PPCX4 — Разделительная пластина PPCX4. Артикул PPCX4. Производитель Connectwell Industries, Индия.
Разделительная пластина PPCX4 устанавливается между клеммами для визуального и электрического разделения групп цепей, увеличивает воздушный зазор.
Технические характеристики
| Тип изделия | разделительная пластина |
| Материал | полиамид |
| Класс горючести (UL 94) | V2 |
| Цвет корпуса | серый |
| Заводская упаковка, шт. | 50 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Разделительная пластина PPCX4 /2mm, для клемм CX2.5,CX4,CXG2.5,CXG4,CP2.5,CP4,CPG2.5,CPG4, серая
Данные приведены по документации производителя.
Сопутствующие товары
Клемма защитного проводника CPG1.5 /3,5x45,3mm, push-in, 2 присоед., 1,5(max 2,5)mm2, желто-зеленая
CPG1.5 — Клемма защитного проводника CPG1.5. Артикул CPG1.5. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CPG1.5 соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 1,5 мм², ширина 3,5 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода, мм² | 0,2…1,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…14 |
| Длина зачистки | 8 мм |
| Калибр по IEC 60947-7-1 | A1/B1 |
| Ширина | 3,5 мм |
| Длина | 45,3 мм |
| Высота на DIN-рейке 35×7,5 | 34,1 мм |
| Высота на DIN-рейке 35×15 | 41,1 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 5,2 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CPG1.5 /3,5x45,3mm, push-in, 2 присоед., 1,5(max 2,5)mm2, желто-зеленая
Данные приведены по документации производителя.

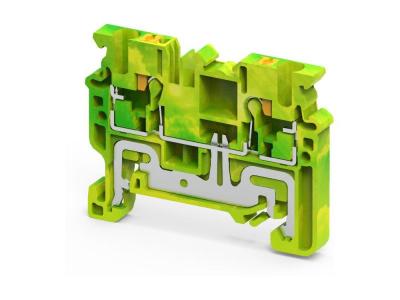

Клемма защитного проводника CPG2.5 /5x49,7mm, push-in, 2 присоед., 2,5(max 4)mm2, желто-зеленая
CPG2.5 — Клемма защитного проводника CPG2.5. Артикул CPG2.5. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CPG2.5 соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 2,5 мм², ширина 5 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 49,7 мм |
| Высота на DIN-рейке 35×7,5 | 38,25 мм |
| Высота на DIN-рейке 35×15 | 45,75 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 7,3 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CPG2.5 /5x49,7mm, push-in, 2 присоед., 2,5(max 4)mm2, желто-зеленая
Данные приведены по документации производителя.
Клемма защитного проводника CPG4 /6x54,8mm, push-in, 2 присоед., 4(max 6)mm2, желто-зеленая
CPG4 — Клемма защитного проводника CPG4. Артикул CPG4. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CPG4 соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 4 мм², ширина 6 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,5…1 |
| Сечение по AWG | 24…10 |
| Длина зачистки | 11 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 54,8 мм |
| Высота на DIN-рейке 35×7,5 | 38,25 мм |
| Высота на DIN-рейке 35×15 | 45,75 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 9,7 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CPG4 /6x54,8mm, push-in, 2 присоед., 4(max 6)mm2, желто-зеленая
Данные приведены по документации производителя.

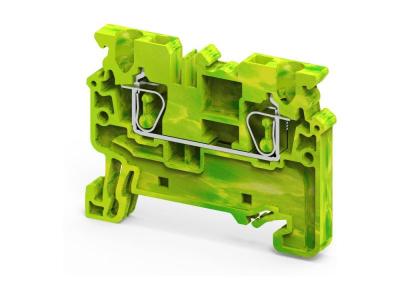

Клемма защитного проводника CXG2.5 /5x50mm, пружинная, 2 присоед., 2,5(max 4)mm2, желто-зеленая
CXG2.5 — Клемма защитного проводника CXG2.5. Артикул CXG2.5. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CXG2.5 соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 2,5 мм², ширина 5 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 50 мм |
| Высота на DIN-рейке 35×7,5 | 38,2 мм |
| Высота на DIN-рейке 35×15 | 45,7 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 8,7 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CXG2.5 /5x50mm, пружинная, 2 присоед., 2,5(max 4)mm2, желто-зеленая
Данные приведены по документации производителя.
Клемма защитного проводника CXG4 /6x54,8mm, пружинная, 2 присоед., 4(max 6)mm2, желто-зеленая
CXG4 — Клемма защитного проводника CXG4. Артикул CXG4. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CXG4 соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 4 мм², ширина 6 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…10 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 54,8 мм |
| Высота на DIN-рейке 35×7,5 | 38 мм |
| Высота на DIN-рейке 35×15 | 45,5 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 10,9 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CXG4 /6x54,8mm, пружинная, 2 присоед., 4(max 6)mm2, желто-зеленая
Данные приведены по документации производителя.
Клемма защитного проводника CXG4/3 /6x70,5mm, пружинная, 3 присоед., 4(max 6)mm2, желто-зеленая
CXG4/3 — Клемма защитного проводника CXG4/3. Артикул CXG4/3. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CXG4/3 соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 4 мм², ширина 6 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 3 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…10 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 70,8 мм |
| Высота на DIN-рейке 35×7,5 | 38 мм |
| Высота на DIN-рейке 35×15 | 45,5 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 13,9 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CXG4/3 /6x70,5mm, пружинная, 3 присоед., 4(max 6)mm2, желто-зеленая
Данные приведены по документации производителя.
Клемма защитного проводника CXG4/4 /6x86,2mm, пружинная, 4 присоед., 4(max 6)mm2, желто-зеленая
CXG4/4 — Клемма защитного проводника CXG4/4. Артикул CXG4/4. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CXG4/4 соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 4 мм², ширина 6 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 4 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…10 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 86,2 мм |
| Высота на DIN-рейке 35×7,5 | 38 мм |
| Высота на DIN-рейке 35×15 | 45,5 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 16,7 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CXG4/4 /6x86,2mm, пружинная, 4 присоед., 4(max 6)mm2, желто-зеленая
Данные приведены по документации производителя.
Клемма проходная CP1.5 /3,5x45,3mm, push-in, 2 присоед., 1,5(max 2,5)mm2, 15A, 800V, серая
CP1.5 — Клемма проходная CP1.5. Артикул CP1.5. Производитель Connectwell Industries, Индия.
Проходная клемма CP1.5 для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 1,5 мм², ток 15 А, напряжение до 800 В, ширина 3,5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 800 В |
| Номинальный ток (IEC) | 15 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 15 А |
| Номинальное импульсное напряжение | 8 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода, мм² | 0,2…1,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…14 |
| Длина зачистки | 8 мм |
| Калибр по IEC 60947-7-1 | A1/B1 |
| Ширина | 3,5 мм |
| Длина | 45,3 мм |
| Высота | 32,8 мм |
| Высота на DIN-рейке 35×7,5 | 34,1 мм |
| Высота на DIN-рейке 35×15 | 41,1 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 3,6 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CP1.5 /3,5x45,3mm, push-in, 2 присоед., 1,5(max 2,5)mm2, 15A, 800V, серая
Данные приведены по документации производителя.
Клемма проходная CP1.5BU /3,5x45,3mm, push-in, 2 присоед., 1,5(max 2,5)mm2, 15A, 800V, синяя
CP1.5BU — Клемма проходная CP1.5BU. Артикул CP1.5BU. Производитель Connectwell Industries, Индия.
Проходная клемма CP1.5BU для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Синий корпус используется для цепей нейтрали (N). Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 1,5 мм², ток 15 А, напряжение до 800 В, ширина 3,5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 800 В |
| Номинальный ток (IEC) | 15 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 15 А |
| Номинальное импульсное напряжение | 8 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода, мм² | 0,2…1,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…14 |
| Длина зачистки | 8 мм |
| Калибр по IEC 60947-7-1 | A1/B1 |
| Ширина | 3,5 мм |
| Длина | 45,3 мм |
| Высота | 32,8 мм |
| Высота на DIN-рейке 35×7,5 | 34,1 мм |
| Высота на DIN-рейке 35×15 | 41,1 мм |
| Цвет корпуса | синий |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 3,6 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CP1.5BU /3,5x45,3mm, push-in, 2 присоед., 1,5(max 2,5)mm2, 15A, 800V, синяя
Данные приведены по документации производителя.
Клемма проходная CP2.5 /5x49,7mm, push-in, 2 присоед., 2,5(max 4)mm2, 24A, 1000V, серая
CP2.5 — Клемма проходная CP2.5. Артикул CP2.5. Производитель Connectwell Industries, Индия.
Проходная клемма CP2.5 для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 2,5 мм², ток 24 А, напряжение до 1000 В, ширина 5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 48 мм |
| Высота на DIN-рейке 35×7,5 | 38,25 мм |
| Высота на DIN-рейке 35×15 | 45,75 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Заводская упаковка, шт. | 100 |
| Масса | 5,9 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CP2.5 /5x49,7mm, push-in, 2 присоед., 2,5(max 4)mm2, 24A, 1000V, серая
Данные приведены по документации производителя.
Клемма проходная CP2.5BU /5x49,7mm, push-in, 2 присоед., 2,5(max 4)mm2, 24A, 1000V, синяя
CP2.5BU — Клемма проходная CP2.5BU. Артикул CP2.5BU. Производитель Connectwell Industries, Индия.
Проходная клемма CP2.5BU для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Синий корпус используется для цепей нейтрали (N). Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 2,5 мм², ток 24 А, напряжение до 1000 В, ширина 5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 48 мм |
| Высота на DIN-рейке 35×7,5 | 38,25 мм |
| Высота на DIN-рейке 35×15 | 45,75 мм |
| Цвет корпуса | синий |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 5,9 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CP2.5BU /5x49,7mm, push-in, 2 присоед., 2,5(max 4)mm2, 24A, 1000V, синяя
Данные приведены по документации производителя.
Клемма проходная CP4 /6x54,8mm, push-in, 2 присоед., 4(max 6)mm2, 32A, 1000V, серая
CP4 — Клемма проходная CP4. Артикул CP4. Производитель Connectwell Industries, Индия.
Проходная клемма CP4 для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 4 мм², ток 32 А, напряжение до 1000 В, ширина 6 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 32 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 30 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,5…1 |
| Сечение по AWG | 24…10 |
| Длина зачистки | 11 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 54,8 мм |
| Высота на DIN-рейке 35×7,5 | 38,25 мм |
| Высота на DIN-рейке 35×15 | 45,75 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 8,1 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CP4 /6x54,8mm, push-in, 2 присоед., 4(max 6)mm2, 32A, 1000V, серая
Данные приведены по документации производителя.
