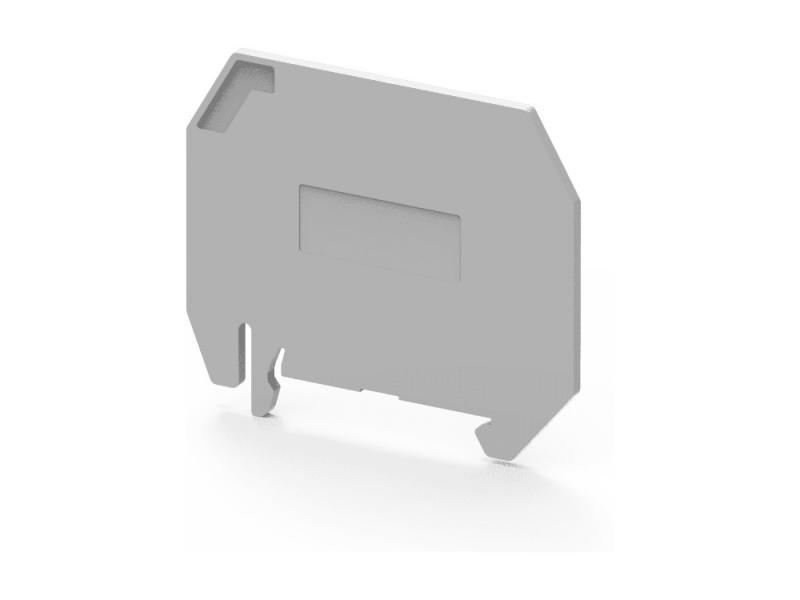

Разделительная пластина PPCY2.5/10 /2mm, для винтовых клемм CY2.5/4/6/10,CYG2.5/4/6/10, серая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
PPCY2.5/10 — Разделительная пластина PPCY2.5/10. Артикул PPCY2.5/10. Производитель Connectwell Industries, Индия.
Разделительная пластина PPCY2.5/10 устанавливается между клеммами для визуального и электрического разделения групп цепей, увеличивает воздушный зазор.
Технические характеристики
| Тип изделия | разделительная пластина |
| Материал | полиамид |
| Класс горючести (UL 94) | V0 |
| Цвет корпуса | серый |
| Заводская упаковка, шт. | 50 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Разделительная пластина PPCY2.5/10 /2mm, для винтовых клемм CY2.5/4/6/10,CYG2.5/4/6/10, серая
Данные приведены по документации производителя.
