Описание

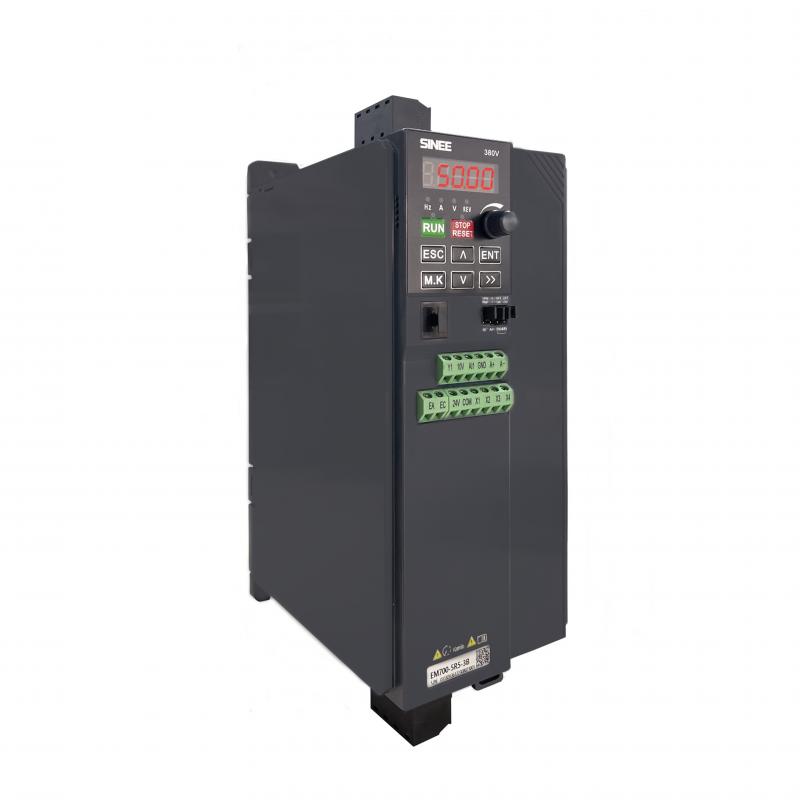

Преобразователь частоты EM700-7R5-3B серии EM700 производства Sinee Electric — компактный привод общего назначения для управления трёхфазными асинхронными двигателями мощностью до 7,5 кВт. Питание от трёхфазной сети 340–460 В, трёхфазный выход 400 В.
Преобразователь частоты мощностью 7.5 кВт плавно разгоняет и тормозит асинхронный двигатель и регулирует его скорость, снимая пусковые ударные токи и гидроудары. Экономит электроэнергию на насосах и вентиляторах, где расход регулируется оборотами, а не задвижкой. Встроенные защиты двигателя, управление с панели, по аналоговому входу или по интерфейсу.
Основные особенности
- Компактный корпус — на 20 % меньше аналогов, допускается установка приводов вплотную друг к другу.
- Работа при +50 °C без снижения мощности, выше — дератинг 3 % на каждый градус, предельно до +60 °C.
- Съёмные силовые клеммы — монтаж и замена привода без перекоммутации проводов.
- Встроенный тормозной прерыватель — торможение без внешнего модуля.
- Цифровой потенциометр для быстрой и точной регулировки скорости.
- Полный набор защит: короткое замыкание, перегрузка по току, перенапряжение, понижение напряжения, обрыв фазы, перегрузка, перегрев, потеря нагрузки, внешняя защита.
Технические характеристики
| Мощность двигателя | 7,5 кВт |
| Напряжение питания | 3ф 340–460 В, 50–60 Гц |
| Номинальный ток, тяжёлый режим | 17 А |
| Номинальный ток, лёгкий режим | 20,5 А |
| Перегрузочная способность | 150 % в течение 60 с (тяжёлый режим), 120 % в течение 60 с (лёгкий) |
| Способ управления | скалярное V/F (VVF), разомкнутый контур |
| Диапазон выходной частоты | 0,00–600,00 Гц / 0,0–3000,0 Гц |
| Пусковой момент | 150 % при 1 Гц |
| Диапазон регулирования скорости | 1:50 |
| Точность поддержания скорости | ±0,2 % номинальной синхронной |
| Время разгона и торможения | от 0,01 с до 60000 с |
| Дискретные входы | 4 многофункциональных (X1–X4) |
| Аналоговый вход | 1 канал AI1: 0–10 В, 0–5 В или 4–20 мА |
| Дискретные выходы | 1 транзисторный (до 50 мА) и 1 релейный (250 В AC / 3 А) |
| Управление пуском и остановом | с пульта, с клеммника (2- и 3-проводная схема), по сети |
| Индикация | светодиодный семисегментный дисплей |
| Степень защиты | IP20 |
| Охлаждение | принудительное воздушное |
| Рабочая температура | −10…+50 °C, влажность 5–95 % без конденсата |
| Температура хранения | −40…+70 °C |
| Монтаж | на стену или панель шкафа; на DIN-рейку через адаптер EM700-DN (до 4 кВт) |
| Типоразмер корпуса | B0 |
| Торговая марка | SINEE (Sinee Electric) |
| Страна происхождения | Китай |
Область применения
Насосы и вентиляторы, транспортёры и конвейеры, станки и деревообрабатывающее оборудование, компрессоры, мешалки, упаковочные линии — везде, где нужна плавная регулировка скорости асинхронного двигателя, мягкий пуск и экономия электроэнергии.
Условия эксплуатации
Помещение без пыли, агрессивных газов и прямого солнечного света, высота до 1000 м над уровнем моря. Выше 1000 м — снижение нагрузки на 1 % на каждые 100 м, предельно до 3000 м.
Руководство по эксплуатации серии EM700 (PDF, англ.)
Параметры по данным производителя
Исполнение : навесноеВходная фаза : 3
Количество фаз на выходе : 3
Номинальный ток, A : 17
Мощность двигателя, kW : 7,5
Номинальная частота, Hz : 50
Питающее напряжение, V : 340..460
Выходное напряжение, V : 0..380(460)
Встроенный тормозной прерыватель : Да
Встроенный интерфейс связи : RS-485 Modbus RTU
Дискретные входы, шт : 4
Аналоговые входы, шт : 1
Релейные выходы, шт : 1
Аналоговые выходы, шт : 0
Рабочая температура, ⁰C : -15..+50
Высота, mm : 246
Ширина, mm : 95
Глубина, mm : 161
Степень защиты : IP20
Документация
Преобразователь частоты SINEE EM700 — руководство по эксплуатации (PDF)
Преобразователь частоты SINEE EM700 — руководство (англ.) (PDF)
Преобразователь частоты SINEE EM700 — Modbus RTU (англ.) (PDF)
