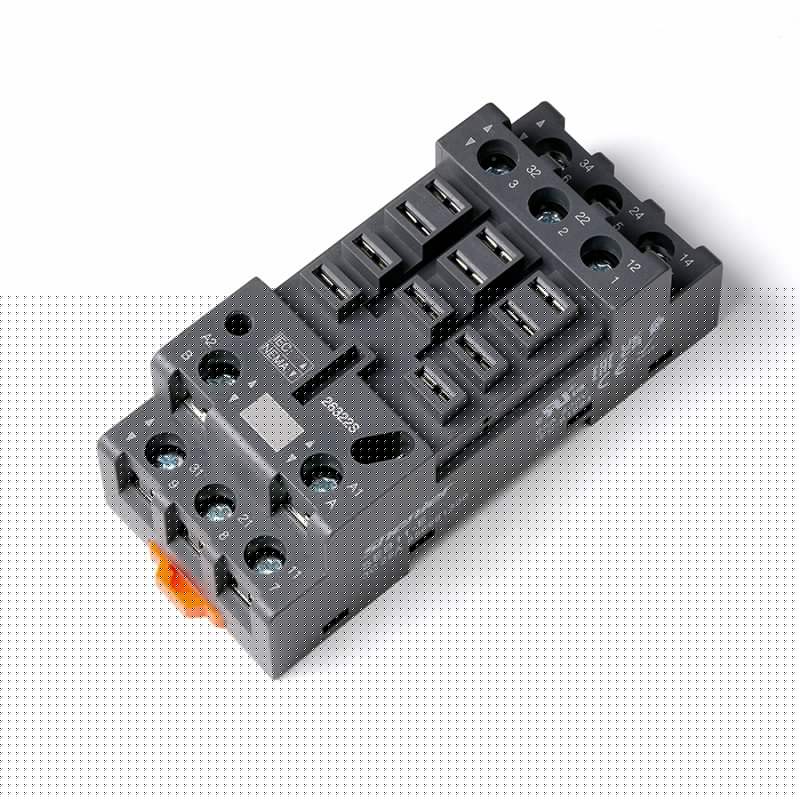

SEB11-E — Цоколь SEB11-E. Производитель Shenler, Китай.
Цоколь (колодка) для реле на 25 А с винтовым зажимом обеспечивает быструю замену реле без демонтажа проводки: провода остаются в зажимах колодки, реле снимается фиксатором. Монтаж на DIN-рейку 35 мм, предусмотрены место для маркировки и посадочное гнездо для модуля индикации и защиты.
Технические характеристики
| Коммутируемый ток | 25A(500V) |
| Исполнение | винтовой зажим |
| Исполнение | черный |
| Исполнение | на рейку DIN35 |
| Совместимость | REH |
| Исполнение | RPW |
| Исполнение | RM |
| Исполнение | 62.31 |
| Исполнение | 62.32 |
| Исполнение | 62.33 |
| Тип изделия | цоколь |
| Тип зажима | винтовой |
| Способ монтажа | на DIN-рейку |
| Торговая марка | Shenler |
| Страна происхождения | Китай |
Сопутствующие товары
Модуль BMD-ML1, варистор + зеленый LED, 240VAC/DC, черный, +А1/-А2, для STB14, SEB11-E, SUB*-E, GZP8
BMD-ML1/240V — Модуль BMD-ML1. Производитель Shenler, Китай.
Модуль индикации и защиты устанавливается в цоколь реле и решает две задачи: светодиод показывает, что катушка под напряжением, а варистор, RC-цепь или диод гасят выброс напряжения при отключении катушки. Без такого модуля выброс изнашивает контакты управляющего аппарата и создаёт помехи для контроллера.
Технические характеристики
| Исполнение | варистор + зеленый LED |
| Напряжение | 240VAC/DC |
| Исполнение | черный |
| Исполнение | +А1/-А2 |
| Совместимость | STB14 |
| Исполнение | SEB11-E |
| Исполнение | SUB*-E |
| Исполнение | GZP8 |
| Исполнение | GZP11 |
| Исполнение | MT 78 740(745) |
| Тип изделия | модуль |
| Напряжение катушки, V | 230 |
| Торговая марка | Shenler |
| Страна происхождения | Китай |
Модуль BMD-RC, резистор+конденсатор, 110…240VAC/DC, черный, для STB14, SEB11-E, SUB*-E, GZP8, GZP11
BMD-RC/110…240VAC — Модуль BMD-RC. Производитель Shenler, Китай.
Модуль индикации и защиты устанавливается в цоколь реле и решает две задачи: светодиод показывает, что катушка под напряжением, а варистор, RC-цепь или диод гасят выброс напряжения при отключении катушки. Без такого модуля выброс изнашивает контакты управляющего аппарата и создаёт помехи для контроллера.
Технические характеристики
| Исполнение | резистор+конденсатор |
| Напряжение | 110…240VAC/DC |
| Исполнение | черный |
| Совместимость | STB14 |
| Исполнение | SEB11-E |
| Исполнение | SUB*-E |
| Исполнение | GZP8 |
| Исполнение | GZP11 |
| Исполнение | MT 78 740(745) |
| Тип изделия | модуль |
| Напряжение катушки, V | 110..240 |
| Торговая марка | Shenler |
| Страна происхождения | Китай |
Документация
Модуль BMD-D1, диод, 6…250VDC, поляризация +А1/-А2, черный, для STB14, SEB11-E, SUB*-E, GZP8, GZP11
BMD-D1/6…250VDC — Модуль BMD-D1. Производитель Shenler, Китай.
Модуль индикации и защиты устанавливается в цоколь реле и решает две задачи: светодиод показывает, что катушка под напряжением, а варистор, RC-цепь или диод гасят выброс напряжения при отключении катушки. Без такого модуля выброс изнашивает контакты управляющего аппарата и создаёт помехи для контроллера.
Технические характеристики
| Исполнение | диод |
| Напряжение | 6…250VDC |
| Исполнение | поляризация +А1/-А2 |
| Исполнение | черный |
| Совместимость | STB14 |
| Исполнение | SEB11-E |
| Исполнение | SUB*-E |
| Исполнение | GZP8 |
| Исполнение | GZP11 |
| Исполнение | MT 78 740(745) |
| Тип изделия | модуль |
| Напряжение катушки, V | 6..250 |
| Торговая марка | Shenler |
| Страна происхождения | Китай |
Документация
Модуль BMD-LDD1, зеленый LED+диод, 110…240VDC, поляризация +А1/-А2, черный, для STB14, SEB11-E
BMD-LDD1/110…240VDC — Модуль BMD-LDD1. Производитель Shenler, Китай.
Модуль индикации и защиты устанавливается в цоколь реле и решает две задачи: светодиод показывает, что катушка под напряжением, а варистор, RC-цепь или диод гасят выброс напряжения при отключении катушки. Без такого модуля выброс изнашивает контакты управляющего аппарата и создаёт помехи для контроллера.
Технические характеристики
| Исполнение | зеленый LED+диод |
| Напряжение | 110…240VDC |
| Исполнение | поляризация +А1/-А2 |
| Исполнение | черный |
| Совместимость | STB14 |
| Исполнение | SEB11-E |
| Исполнение | SUB*-E |
| Исполнение | GZP8 |
| Исполнение | GZP11 |
| Исполнение | MT 78 740(745) |
| Тип изделия | модуль |
| Напряжение катушки, V | 110..240 |
| Торговая марка | Shenler |
| Страна происхождения | Китай |
Документация
Реле REH2CO730LT, 2CO, 16A(400VAC/30VDC), 230VAC, мех. индикация, тест-кнопка, LED
REH2CO730LT — Реле REH2CO730LT. Производитель Shenler, Китай.
Промежуточное реле с контактами 2CO на 16 А гальванически развязывает цепи и размножает сигнал: маломощный выход контроллера, датчика или термостата управляет более мощной цепью. Силовое исполнение рассчитано на коммутацию мощной нагрузки напрямую, без промежуточного контактора. Устанавливается в цоколь (колодку) соответствующей серии, при частой коммутации индуктивной нагрузки дополняется модулем защиты контактов.
Технические характеристики
| Контактная группа | 2CO |
| Напряжение | 16A(400VAC/30VDC) |
| Напряжение | 230VAC |
| Исполнение | мех. индикация |
| Исполнение | тест-кнопка |
| Исполнение | LED |
| Тип изделия | реле промежуточное |
| Номинальный ток, A | 16 |
| Напряжение катушки, V | 230 |
| Тип контактов | 2CO |
| Торговая марка | Shenler |
| Страна происхождения | Китай |
Документация
Реле REH3CO024LT, 3CO, 16A(400VAC/30VDC), 24VDC, мех. инд., тест-кнопка, LED
REH3CO024LT — Реле REH3CO024LT. Производитель Shenler, Китай.
Промежуточное реле с контактами 3CO на 16 А гальванически развязывает цепи и размножает сигнал: маломощный выход контроллера, датчика или термостата управляет более мощной цепью. Силовое исполнение рассчитано на коммутацию мощной нагрузки напрямую, без промежуточного контактора. Устанавливается в цоколь (колодку) соответствующей серии, при частой коммутации индуктивной нагрузки дополняется модулем защиты контактов.
Технические характеристики
| Контактная группа | 3CO |
| Напряжение | 16A(400VAC/30VDC) |
| Напряжение | 24VDC |
| Исполнение | мех. инд. |
| Исполнение | тест-кнопка |
| Исполнение | LED |
| Тип изделия | реле промежуточное |
| Номинальный ток, A | 16 |
| Напряжение катушки, V | 24 |
| Тип контактов | 3CO |
| Торговая марка | Shenler |
| Страна происхождения | Китай |
