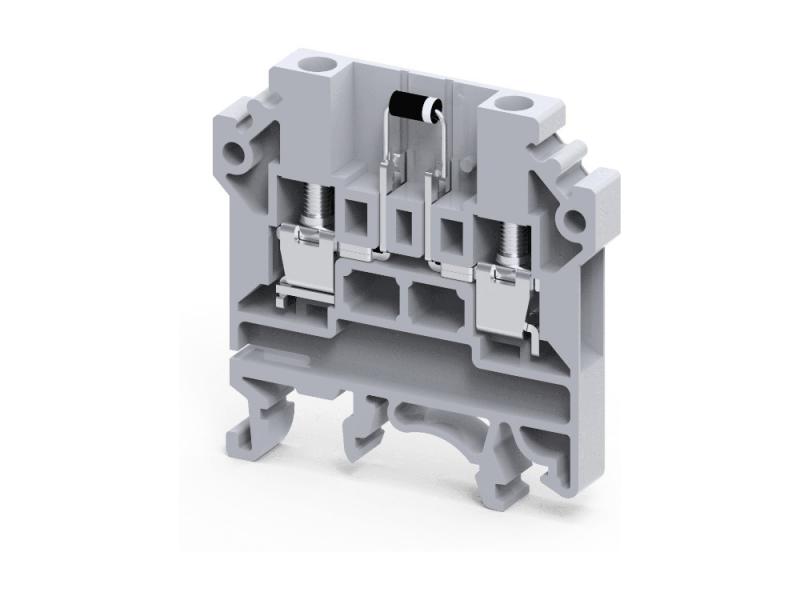

Клемма с диодом CKT4UD1 /6x46,3mm, винтовая, 1N4007 (1000V, 1A), сх. L-R, 2 присоед., 4(max 6)mm2, 5
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
CKT4UD1 — Клемма с диодом CKT4UD1. Артикул CKT4UD1. Производитель Connectwell Industries, Индия.
Клемма CKT4UD1 со встроенным диодом 1N4007 для развязки цепей и защиты от обратной полярности, например при параллельном питании или подавлении ЭДС самоиндукции катушек. Винтовой зажим с подъёмной скобой — привычное надёжное соединение для гибких и жёстких проводов, в том числе с наконечниками. Сечение до 4 мм², ток 28 А, напряжение до 800 В, ширина 6 мм.
Технические характеристики
| Тип изделия | клемма с диодом |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 800 В |
| Номинальный ток (IEC) | 28 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 35 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Способ размыкания | ножевой размыкатель |
| Тип диода | 1N4007 |
| Обратное напряжение диода | 1000 В |
| Ток диода | 1 А |
| Размер винта | M3 |
| Момент затяжки | 0,5 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 32/DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,2…2,5 |
| Сечение по AWG | 22…10 |
| Длина зачистки | 8 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 46,3 мм |
| Высота на DIN-рейке 35×7,5 | 48,3 мм |
| Высота на DIN-рейке 35×15 | 56 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 9,5 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма с диодом CKT4UD1 /6x46,3mm, винтовая, 1N4007 (1000V, 1A), сх. L-R, 2 присоед., 4(max 6)mm2, 500V, серая
Данные приведены по документации производителя.
