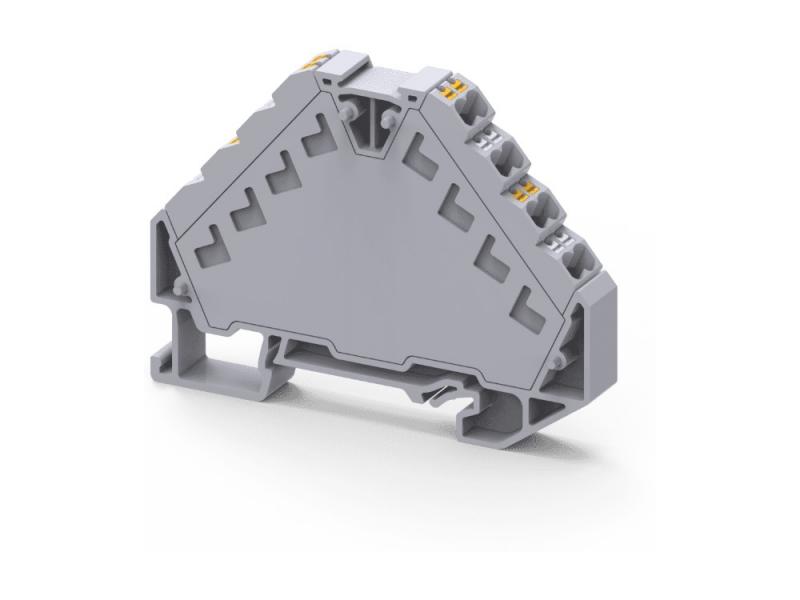

Клемма маршалинговая CP4L16 /9x73mm, push-in, 16 присоед., 1,5(max 2,5)mm2, 8A, 320V, серая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
CP4L16 — Клемма маршалинговая CP4L16. Артикул CP4L16. Производитель Connectwell Industries, Индия.
Маршалинговая клемма CP4L16 на 16 точек подключения для кроссировки сигналов полевого уровня в шкафах ввода-вывода. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 1,5 мм², ток 8 А, напряжение до 300 В, ширина 9 мм.
Технические характеристики
| Тип изделия | клемма маршалинговая |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 16 |
| Количество ярусов | 4 |
| Номинальное напряжение (IEC) | 300 В |
| Номинальный ток (IEC) | 8 А |
| Номинальное напряжение (UL/CSA) | 300 В |
| Номинальный ток (UL/CSA) | 10 А |
| Номинальное импульсное напряжение | 4 кВ |
| Кратковременно допустимый ток (1 с) | 0,18 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Рассеиваемая мощность | 0,56 Вт |
| Инструмент | отвёртка |
| Ввод провода | под углом |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода, мм² | 0,2…1,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…14 |
| Длина зачистки | 8 мм |
| Калибр по IEC 60947-7-1 | A1 |
| Ширина | 9 мм |
| Длина | 72,7 мм |
| Высота | 55 мм |
| Высота на DIN-рейке 35×7,5 | 55,8 мм |
| Высота на DIN-рейке 35×15 | 63,3 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 10 |
| Масса | 23,6 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма маршалинговая CP4L16 /9x73mm, push-in, 16 присоед., 1,5(max 2,5)mm2, 8A, 320V, серая
Данные приведены по документации производителя.
