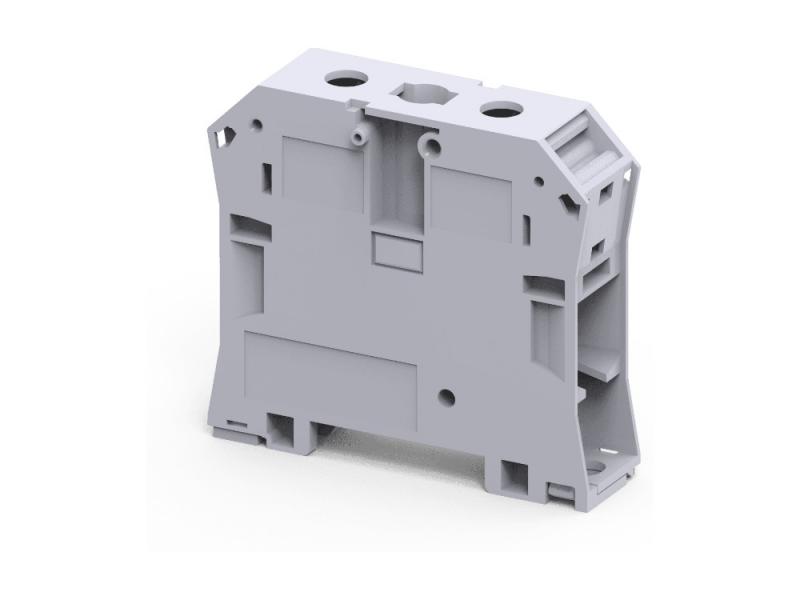

Клемма проходная CTS50/70NA /20,5x77mm, винтовая, 2 присоед., 70mm2, 192A, 1000V, серая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
CTS50/70NA — Клемма проходная CTS50/70NA. Артикул CTS50/70NA. Производитель Connectwell Industries, Индия.
Проходная клемма CTS50/70NA для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Винтовой зажим с подъёмной скобой — привычное надёжное соединение для гибких и жёстких проводов, в том числе с наконечниками. Сечение до 70 мм², ток 192 А, напряжение до 1000 В, ширина 20,5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 192 А |
| Номинальное напряжение (UL/CSA) | 1000 В |
| Номинальный ток (UL/CSA) | 175 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 8,4 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M6 |
| Момент затяжки | 3 Н·м |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение гибкого провода, мм² | 10…70 |
| Сечение гибкого провода с наконечником, мм² | 10…70 |
| Длина зачистки | 22 мм |
| Калибр по IEC 60947-7-1 | A10 |
| Ширина | 20,5 мм |
| Длина | 77,3 мм |
| Высота на DIN-рейке 35×7,5 | 71,1 мм |
| Высота на DIN-рейке 35×15 | 78,1 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Заводская упаковка, шт. | 20 |
| Масса | 94,2 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CTS50/70NA /20,5x77mm, винтовая, 2 присоед., 70mm2, 192A, 1000V, серая
Данные приведены по документации производителя.
