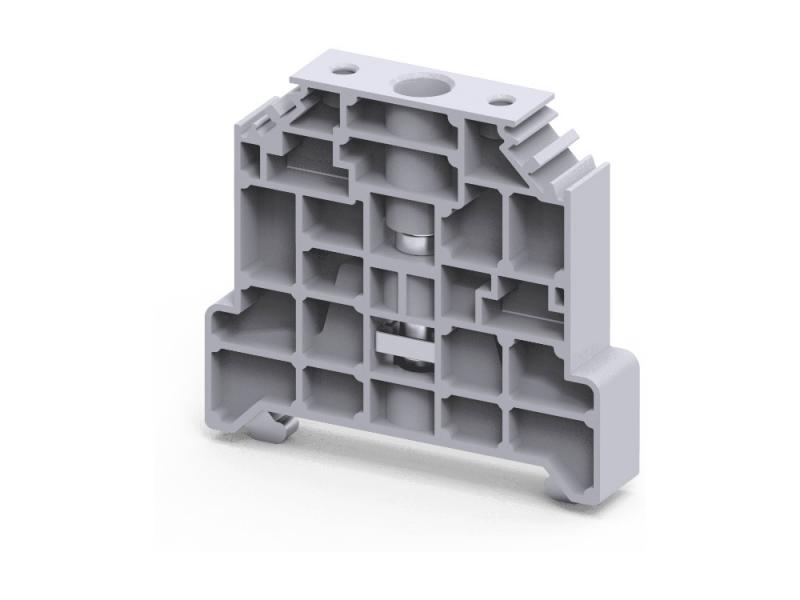

Стопор концевой CA202 /9,5x50mm, винтовое крепление, серый
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
CA202 — Стопор концевой CA202. Артикул CA202. Производитель Connectwell Industries, Индия.
Концевой стопор CA202 фиксирует ряд клемм на DIN-рейке и не даёт им смещаться при монтаже и вибрации. Может служить держателем групповой маркировки.
Технические характеристики
| Тип изделия | стопор концевой |
| Тип стопора | винтовой |
| Материал | полиамид |
| Класс горючести (UL 94) | V2 |
| Цвет корпуса | серый |
| Заводская упаковка, шт. | 50 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Стопор концевой CA202 /9,5x50mm, винтовое крепление, серый
Данные приведены по документации производителя.
Сопутствующие товары
Клемма болтовая PTB120/150SH /42x186mm, 2 присоед., M10, 150mm2, 310A, 1000V, с защитными крышками,
PTB120/150SH — Клемма болтовая PTB120/150SH. Артикул PTB120/150SH. Производитель Connectwell Industries, Индия.
Силовая болтовая клемма PTB120/150SH для подключения кабелей с наконечниками на шпильку M10 — для вводов питания и силовых цепей шкафов. Сечение до 150 мм², ток 310 А, напряжение до 1000 В, ширина 42 мм. Комплектуется защитными крышками, монтаж на DIN-рейку или панель.
Технические характеристики
| Тип изделия | клемма болтовая |
| Тип подключения | болтовое (шпилька под кабельный наконечник) |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 310 А |
| Номинальное напряжение (UL/CSA) | 1000 В |
| Номинальный ток (UL/CSA) | 309 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 18 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер шпильки | M10 |
| Момент затяжки | 10 Н·м |
| Инструмент | торцевой ключ |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение гибкого провода, мм² | 6…150 |
| Сечение гибкого провода с наконечником, мм² | 6…150 |
| Два провода с twin-наконечником, мм² | 6…150 |
| Ширина | 42 мм |
| Длина | 186 мм |
| Высота на DIN-рейке 35×7,5 | 75,8 мм |
| Высота на DIN-рейке 35×15 | 83,3 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 5 |
| Масса | 289 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма болтовая PTB120/150SH /42x186mm, 2 присоед., M10, 150mm2, 310A, 1000V, с защитными крышками, серая
Данные приведены по документации производителя.
Клемма болтовая PTB185/240SH /55x218,6mm, 2 присоед., M12, 240mm2, 415A, 1000V, с защитными крышками
PTB185/240SH — Клемма болтовая PTB185/240SH. Артикул PTB185/240SH. Производитель Connectwell Industries, Индия.
Силовая болтовая клемма PTB185/240SH для подключения кабелей с наконечниками на шпильку M12 — для вводов питания и силовых цепей шкафов. Сечение до 240 мм², ток 420 А, напряжение до 1000 В, ширина 55 мм. Комплектуется защитными крышками, монтаж на DIN-рейку или панель.
Технические характеристики
| Тип изделия | клемма болтовая |
| Тип подключения | болтовое (шпилька под кабельный наконечник) |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 420 А |
| Номинальное напряжение (UL/CSA) | 1000 В |
| Номинальный ток (UL/CSA) | 415 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 28,8 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер шпильки | M12 |
| Момент затяжки | 14-30 Н·м |
| Инструмент | торцевой ключ |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение гибкого провода, мм² | 10…240 |
| Сечение гибкого провода с наконечником, мм² | 10…240 |
| Ширина | 55 мм |
| Длина | 218,6 мм |
| Высота на DIN-рейке 35×7,5 | 88,5 мм |
| Высота на DIN-рейке 35×15 | 96 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 5 |
| Масса | 562,5 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма болтовая PTB185/240SH /55x218,6mm, 2 присоед., M12, 240mm2, 415A, 1000V, с защитными крышками, серая
Данные приведены по документации производителя.
Клемма болтовая PTB300SH /55x218,6mm, 2 присоед., M16, 300mm2, 520A, 1000V, с защитными крышками, се
PTB300SH — Клемма болтовая PTB300SH. Артикул PTB300SH. Производитель Connectwell Industries, Индия.
Силовая болтовая клемма PTB300SH для подключения кабелей с наконечниками на шпильку M16 — для вводов питания и силовых цепей шкафов. Сечение до 300 мм², ток 520 А, напряжение до 1000 В, ширина 55 мм. Комплектуется защитными крышками, монтаж на DIN-рейку или панель.
Технические характеристики
| Тип изделия | клемма болтовая |
| Тип подключения | болтовое (шпилька под кабельный наконечник) |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 520 А |
| Номинальное напряжение (UL/CSA) | 1000 В |
| Номинальный ток (UL/CSA) | 545 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 36 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер шпильки | M16 |
| Момент затяжки | 35 Н·м |
| Инструмент | торцевой ключ |
| Ввод провода | сбоку |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение гибкого провода, мм² | 10…300 |
| Сечение гибкого провода с наконечником, мм² | 25 |
| Ширина | 55 мм |
| Длина | 218,6 мм |
| Высота на DIN-рейке 35×7,5 | 88,6 мм |
| Высота на DIN-рейке 35×15 | 96,1 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 2 |
| Масса | 663,5 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма болтовая PTB300SH /55x218,6mm, 2 присоед., M16, 300mm2, 520A, 1000V, с защитными крышками, серая
Данные приведены по документации производителя.
Клемма болтовая PTB35/50SH /25x169mm, 2 присоед., M6, 50mm2, 150A, 1000V, с защитными крышками, сера
PTB35/50SH — Клемма болтовая PTB35/50SH. Артикул PTB35/50SH. Производитель Connectwell Industries, Индия.
Силовая болтовая клемма PTB35/50SH для подключения кабелей с наконечниками на шпильку M6 — для вводов питания и силовых цепей шкафов. Сечение до 50 мм², ток 150 А, напряжение до 1000 В, ширина 25 мм. Комплектуется защитными крышками, монтаж на DIN-рейку или панель.
Технические характеристики
| Тип изделия | клемма болтовая |
| Тип подключения | болтовое (шпилька под кабельный наконечник) |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 150 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 115 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 6 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер шпильки | M6 |
| Момент затяжки | 3 Н·м |
| Инструмент | торцевой ключ |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение гибкого провода, мм² | 1,5…50 |
| Сечение гибкого провода с наконечником, мм² | 1,5…50 |
| Два провода с twin-наконечником, мм² | 1,5…50 |
| Ширина | 25 мм |
| Длина | 169 мм |
| Высота на DIN-рейке 35×7,5 | 66,5 мм |
| Высота на DIN-рейке 35×15 | 73,6 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 10 |
| Масса | 122 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма болтовая PTB35/50SH /25x169mm, 2 присоед., M6, 50mm2, 150A, 1000V, с защитными крышками, серая
Данные приведены по документации производителя.
Клемма болтовая PTB70/95SH /32x192mm, 2 присоед., M8, 95mm2, 232A, 1000V, с защитными крышками, сера
PTB70/95SH — Клемма болтовая PTB70/95SH. Артикул PTB70/95SH. Производитель Connectwell Industries, Индия.
Силовая болтовая клемма PTB70/95SH для подключения кабелей с наконечниками на шпильку M8 — для вводов питания и силовых цепей шкафов. Сечение до 95 мм², ток 232 А, напряжение до 1000 В, ширина 32 мм. Комплектуется защитными крышками, монтаж на DIN-рейку или панель.
Технические характеристики
| Тип изделия | клемма болтовая |
| Тип подключения | болтовое (шпилька под кабельный наконечник) |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 232 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 230 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 11,4 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер шпильки | M8 |
| Момент затяжки | 10 Н·м |
| Инструмент | торцевой ключ |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение гибкого провода, мм² | 1,5…95 |
| Сечение гибкого провода с наконечником, мм² | 1,5…95 |
| Два провода с twin-наконечником, мм² | 1,5…95 |
| Ширина | 32 мм |
| Длина | 192 мм |
| Высота на DIN-рейке 35×7,5 | 78 мм |
| Высота на DIN-рейке 35×15 | 86 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Заводская упаковка, шт. | 10 |
| Масса | 198,5 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма болтовая PTB70/95SH /32x192mm, 2 присоед., M8, 95mm2, 232A, 1000V, с защитными крышками, серая
Данные приведены по документации производителя.
Клемма проходная CTS50/70NA /20,5x77mm, винтовая, 2 присоед., 70mm2, 192A, 1000V, серая
CTS50/70NA — Клемма проходная CTS50/70NA. Артикул CTS50/70NA. Производитель Connectwell Industries, Индия.
Проходная клемма CTS50/70NA для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Винтовой зажим с подъёмной скобой — привычное надёжное соединение для гибких и жёстких проводов, в том числе с наконечниками. Сечение до 70 мм², ток 192 А, напряжение до 1000 В, ширина 20,5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 192 А |
| Номинальное напряжение (UL/CSA) | 1000 В |
| Номинальный ток (UL/CSA) | 175 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 8,4 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M6 |
| Момент затяжки | 3 Н·м |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение гибкого провода, мм² | 10…70 |
| Сечение гибкого провода с наконечником, мм² | 10…70 |
| Длина зачистки | 22 мм |
| Калибр по IEC 60947-7-1 | A10 |
| Ширина | 20,5 мм |
| Длина | 77,3 мм |
| Высота на DIN-рейке 35×7,5 | 71,1 мм |
| Высота на DIN-рейке 35×15 | 78,1 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Заводская упаковка, шт. | 20 |
| Масса | 94,2 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CTS50/70NA /20,5x77mm, винтовая, 2 присоед., 70mm2, 192A, 1000V, серая
Данные приведены по документации производителя.
Клемма проходная CTS50/70NABU /20,5x77mm, винтовая, 2 присоед., 70mm2, 192A, 1000V, синяя
CTS50/70NABU — Клемма проходная CTS50/70NABU. Артикул CTS50/70NABU. Производитель Connectwell Industries, Индия.
Проходная клемма CTS50/70NABU для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Синий корпус используется для цепей нейтрали (N). Винтовой зажим с подъёмной скобой — привычное надёжное соединение для гибких и жёстких проводов, в том числе с наконечниками. Сечение до 70 мм², ток 192 А, напряжение до 1000 В, ширина 20,5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 192 А |
| Номинальное напряжение (UL/CSA) | 1000 В |
| Номинальный ток (UL/CSA) | 175 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 8,4 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M6 |
| Момент затяжки | 3 Н·м |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение гибкого провода, мм² | 10…70 |
| Сечение гибкого провода с наконечником, мм² | 10…70 |
| Длина зачистки | 22 мм |
| Калибр по IEC 60947-7-1 | A10 |
| Ширина | 20,5 мм |
| Длина | 77,3 мм |
| Высота на DIN-рейке 35×7,5 | 71,1 мм |
| Высота на DIN-рейке 35×15 | 78,1 мм |
| Цвет корпуса | синий |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 20 |
| Масса | 94,2 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CTS50/70NABU /20,5x77mm, винтовая, 2 присоед., 70mm2, 192A, 1000V, синяя
Данные приведены по документации производителя.
Клемма проходная CTS95/120N /27x85mm, винтовая, 2 присоед., 120mm2, 269A, 1000V, серая
CTS95/120N — Клемма проходная CTS95/120N. Артикул CTS95/120N. Производитель Connectwell Industries, Индия.
Проходная клемма CTS95/120N для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Винтовой зажим с подъёмной скобой — привычное надёжное соединение для гибких и жёстких проводов, в том числе с наконечниками. Сечение до 120 мм², ток 269 А, напряжение до 1000 В, ширина 27 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 269 А |
| Номинальное напряжение (UL/CSA) | 1000 В |
| Номинальный ток (UL/CSA) | 240 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 14,4 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M8 |
| Момент затяжки | 6 Н·м |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение гибкого провода, мм² | 25…120 |
| Сечение гибкого провода с наконечником, мм² | 25…120 |
| Длина зачистки | 24 мм |
| Калибр по IEC 60947-7-1 | A12 |
| Ширина | 27 мм |
| Длина | 85 мм |
| Высота на DIN-рейке 35×7,5 | 83 мм |
| Высота на DIN-рейке 35×15 | 90,5 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Заводская упаковка, шт. | 10 |
| Масса | 177 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CTS95/120N /27x85mm, винтовая, 2 присоед., 120mm2, 269A, 1000V, серая
Данные приведены по документации производителя.
Клемма проходная CY4 /6x50mm, винтовая, 2 присоед., 4(max 6)mm2, 32A, 1000V, серая
CY4 — Клемма проходная CY4. Артикул CY4. Производитель Connectwell Industries, Индия.
Проходная клемма CY4 для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Винтовой зажим с подъёмной скобой — привычное надёжное соединение для гибких и жёстких проводов, в том числе с наконечниками. Сечение до 4 мм², ток 32 А, напряжение до 1000 В, ширина 6 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 32 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 30 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M3 |
| Момент затяжки | 0,5 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,5…2,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 9 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 50 мм |
| Высота на DIN-рейке 35×7,5 | 49 мм |
| Высота на DIN-рейке 35×15 | 56,5 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Заводская упаковка, шт. | 100 |
| Масса | 9,6 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CY4 /6x50mm, винтовая, 2 присоед., 4(max 6)mm2, 32A, 1000V, серая
Данные приведены по документации производителя.
Клемма проходная CY4BU /6x50mm, винтовая, 2 присоед., 4(max 6)mm2, 32A, 1000V, синяя
CY4BU — Клемма проходная CY4BU. Артикул CY4BU. Производитель Connectwell Industries, Индия.
Проходная клемма CY4BU для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Синий корпус используется для цепей нейтрали (N). Винтовой зажим с подъёмной скобой — привычное надёжное соединение для гибких и жёстких проводов, в том числе с наконечниками. Сечение до 4 мм², ток 32 А, напряжение до 1000 В, ширина 6 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 32 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 30 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M3 |
| Момент затяжки | 0,5 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,5…2,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 9 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 50 мм |
| Высота на DIN-рейке 35×7,5 | 49 мм |
| Высота на DIN-рейке 35×15 | 56,5 мм |
| Цвет корпуса | синий |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Заводская упаковка, шт. | 100 |
| Масса | 9,6 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CY4BU /6x50mm, винтовая, 2 присоед., 4(max 6)mm2, 32A, 1000V, синяя
Данные приведены по документации производителя.
Клемма с держателем предохранителя CYF4 /6x58,8mm, винтовая, 2 присоед., 4(max 6)mm2, 10A, 1000V, се
CYF4 — Клемма с держателем предохранителя CYF4. Артикул CYF4. Производитель Connectwell Industries, Индия.
Клемма CYF4 со встроенным держателем предохранителя 5×20 мм защищает отдельную цепь управления или измерения прямо на клеммнике. Держатель откидывается для замены вставки без отключения проводов. Сечение до 4 мм², ток 10 А, напряжение до 1000 В, ширина 6 мм.
Технические характеристики
| Тип изделия | клемма с держателем предохранителя |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 10 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 10 А |
| Номинальное импульсное напряжение | 6 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M3 |
| Момент затяжки | 0,5 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 58,8 мм |
| Высота на DIN-рейке 35×7,5 | 72,4 мм |
| Высота на DIN-рейке 35×15 | 79,9 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Заводская упаковка, шт. | 50 |
| Масса | 15,9 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма с держателем предохранителя CYF4 /6x58,8mm, винтовая, 2 присоед., 4(max 6)mm2, 10A, 1000V, серая
Данные приведены по документации производителя.
Клемма с держателем предохранителя CYF4L110-240V /6x58,8mm, винтовая, 2 присоед., 4(max 6)mm2, 10A,
CYF4L110-240V — Клемма с держателем предохранителя CYF4L110-240V. Артикул CYF4L110-240V. Производитель Connectwell Industries, Индия.
Клемма CYF4L110-240V со встроенным держателем предохранителя 5×20 мм защищает отдельную цепь управления или измерения прямо на клеммнике. Светодиодная индикация перегорания для цепей 110-240 В помогает быстро найти неисправную линию. Держатель откидывается для замены вставки без отключения проводов. Сечение до 4 мм², ток 10 А, напряжение до 1000 В, ширина 6 мм.
Технические характеристики
| Тип изделия | клемма с держателем предохранителя |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 10 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 10 А |
| Номинальное импульсное напряжение | 6 кВ |
| Кратковременно допустимый ток (1 с) | 0,48 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Тип предохранителя | стеклянный |
| Индикация перегорания | да |
| Напряжение индикации | 110-240 В |
| Цвет индикатора | красный |
| Размер винта | M3 |
| Момент затяжки | 0,5 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…6 |
| Сечение гибкого провода, мм² | 0,2…4 |
| Сечение гибкого провода с наконечником, мм² | 0,2…4 |
| Два провода с twin-наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A4 |
| Ширина | 6 мм |
| Длина | 58,8 мм |
| Высота на DIN-рейке 35×7,5 | 72,4 мм |
| Высота на DIN-рейке 35×15 | 79,9 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Заводская упаковка, шт. | 50 |
| Масса | 16,3 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма с держателем предохранителя CYF4L110-240V /6x58,8mm, винтовая, 2 присоед., 4(max 6)mm2, 10A, 1000V, LED 110-240V, серая
Данные приведены по документации производителя.
