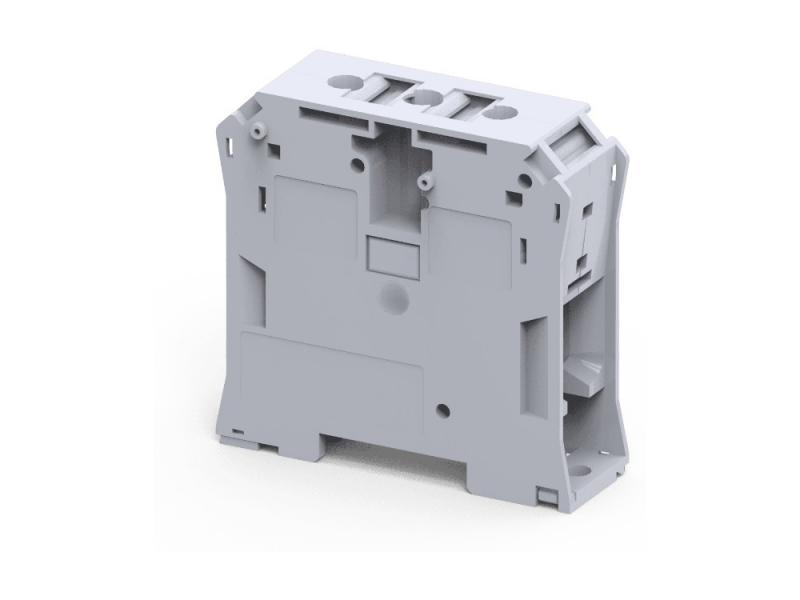

Клемма проходная CTS95/120N /27x85mm, винтовая, 2 присоед., 120mm2, 269A, 1000V, серая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
CTS95/120N — Клемма проходная CTS95/120N. Артикул CTS95/120N. Производитель Connectwell Industries, Индия.
Проходная клемма CTS95/120N для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Винтовой зажим с подъёмной скобой — привычное надёжное соединение для гибких и жёстких проводов, в том числе с наконечниками. Сечение до 120 мм², ток 269 А, напряжение до 1000 В, ширина 27 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 269 А |
| Номинальное напряжение (UL/CSA) | 1000 В |
| Номинальный ток (UL/CSA) | 240 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 14,4 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер винта | M8 |
| Момент затяжки | 6 Н·м |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение гибкого провода, мм² | 25…120 |
| Сечение гибкого провода с наконечником, мм² | 25…120 |
| Длина зачистки | 24 мм |
| Калибр по IEC 60947-7-1 | A12 |
| Ширина | 27 мм |
| Длина | 85 мм |
| Высота на DIN-рейке 35×7,5 | 83 мм |
| Высота на DIN-рейке 35×15 | 90,5 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Заводская упаковка, шт. | 10 |
| Масса | 177 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CTS95/120N /27x85mm, винтовая, 2 присоед., 120mm2, 269A, 1000V, серая
Данные приведены по документации производителя.
