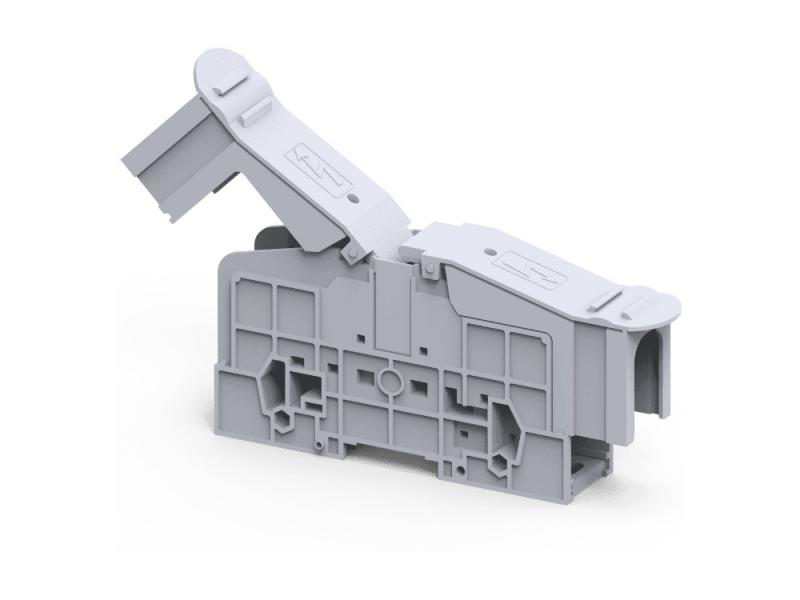

Клемма болтовая PTB70/95SH /32x192mm, 2 присоед., M8, 95mm2, 232A, 1000V, с защитными крышками, сера
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
PTB70/95SH — Клемма болтовая PTB70/95SH. Артикул PTB70/95SH. Производитель Connectwell Industries, Индия.
Силовая болтовая клемма PTB70/95SH для подключения кабелей с наконечниками на шпильку M8 — для вводов питания и силовых цепей шкафов. Сечение до 95 мм², ток 232 А, напряжение до 1000 В, ширина 32 мм. Комплектуется защитными крышками, монтаж на DIN-рейку или панель.
Технические характеристики
| Тип изделия | клемма болтовая |
| Тип подключения | болтовое (шпилька под кабельный наконечник) |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 232 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 230 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 11,4 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Размер шпильки | M8 |
| Момент затяжки | 10 Н·м |
| Инструмент | торцевой ключ |
| Ввод провода | сбоку |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение гибкого провода, мм² | 1,5…95 |
| Сечение гибкого провода с наконечником, мм² | 1,5…95 |
| Два провода с twin-наконечником, мм² | 1,5…95 |
| Ширина | 32 мм |
| Длина | 192 мм |
| Высота на DIN-рейке 35×7,5 | 78 мм |
| Высота на DIN-рейке 35×15 | 86 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Заводская упаковка, шт. | 10 |
| Масса | 198,5 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма болтовая PTB70/95SH /32x192mm, 2 присоед., M8, 95mm2, 232A, 1000V, с защитными крышками, серая
Данные приведены по документации производителя.
