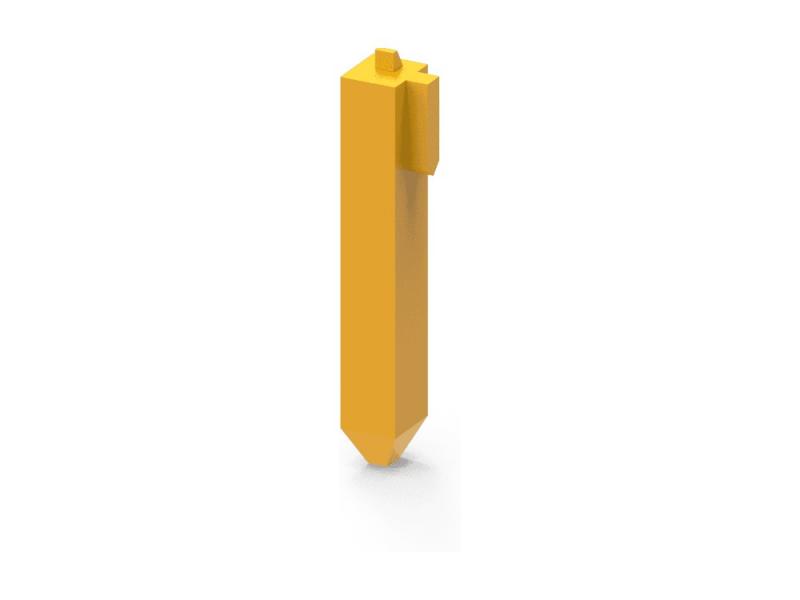

Элемент кодирующий CXPOLN для клемм со штекерным отводом, желтый
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
CXPOLN — Элемент кодирующий CXPOLN. Артикул CXPOLN. Производитель Connectwell Industries, Индия.
Кодирующий элемент CXPOLN исключает ошибочное подключение штекера к чужой клемме.
Технические характеристики
| Тип изделия | элемент кодирующий |
| Материал | полиамид |
| Класс горючести (UL 94) | V2 |
| Цвет корпуса | оранжевый |
| Заводская упаковка, шт. | 50 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Элемент кодирующий CXPOLN для клемм со штекерным отводом, желтый
Данные приведены по документации производителя.
Сопутствующие товары
Клемма проходная CX2.5/1B /5x50mm, пружинная, штекерный отвод, 2 присоед., 2,5(max 4)mm2, 24A, 500V,
CX2.5/1B — Клемма проходная CX2.5/1B. Артикул CX2.5/1B. Производитель Connectwell Industries, Индия.
Проходная клемма CX2.5/1B для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Сечение до 2,5 мм², ток 24 А, напряжение до 500 В, ширина 5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 500 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 300 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | нет |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 50,8 мм |
| Высота на DIN-рейке 35×7,5 | 38,2 мм |
| Высота на DIN-рейке 35×15 | 45,7 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 5,5 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CX2.5/1B /5x50mm, пружинная, штекерный отвод, 2 присоед., 2,5(max 4)mm2, 24A, 500V, серая
Данные приведены по документации производителя.
Клемма проходная CX2.5/3/1B /5x62,5mm, пружинная, штекерный отвод, 3 присоед., 2,5(max 4)mm2, 24A, 5
CX2.5/3/1B — Клемма проходная CX2.5/3/1B. Артикул CX2.5/3/1B. Производитель Connectwell Industries, Индия.
Проходная клемма CX2.5/3/1B для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Сечение до 2,5 мм², ток 24 А, напряжение до 500 В, ширина 5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 500 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 300 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | нет |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 62,9 мм |
| Высота на DIN-рейке 35×7,5 | 38,2 мм |
| Высота на DIN-рейке 35×15 | 45,7 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 7 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CX2.5/3/1B /5x62,5mm, пружинная, штекерный отвод, 3 присоед., 2,5(max 4)mm2, 24A, 500V, серая
Данные приведены по документации производителя.
Клемма проходная CX2.5SN /5x18mm, пружинная, штекерный отвод, 2 присоед., 2,5(max 4)mm2, 24A, 500V,
CX2.5SN — Клемма проходная CX2.5SN. Артикул CX2.5SN. Производитель Connectwell Industries, Индия.
Проходная клемма CX2.5SN для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 2,5 мм², ток 24 А, напряжение до 500 В, ширина 5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 1 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 500 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 300 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | на панель / поверхность |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | нет |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Два провода с twin-наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 18 мм |
| Высота | 40 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 2,8 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CX2.5SN /5x18mm, пружинная, штекерный отвод, 2 присоед., 2,5(max 4)mm2, 24A, 500V, серая
Данные приведены по документации производителя.
