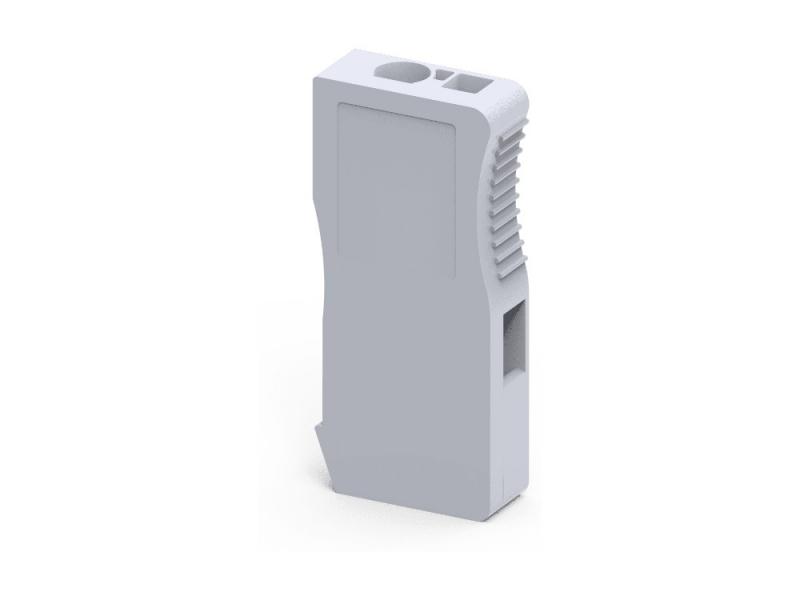

Клемма проходная CX2.5SN /5x18mm, пружинная, штекерный отвод, 2 присоед., 2,5(max 4)mm2, 24A, 500V,
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
CX2.5SN — Клемма проходная CX2.5SN. Артикул CX2.5SN. Производитель Connectwell Industries, Индия.
Проходная клемма CX2.5SN для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 2,5 мм², ток 24 А, напряжение до 500 В, ширина 5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 1 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 500 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 300 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | на панель / поверхность |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | нет |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Два провода с twin-наконечником, мм² | 0,2…1,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 18 мм |
| Высота | 40 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 2,8 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CX2.5SN /5x18mm, пружинная, штекерный отвод, 2 присоед., 2,5(max 4)mm2, 24A, 500V, серая
Данные приведены по документации производителя.
Сопутствующие товары
Крышка концевая EPCX2.5SN /2,5mm, для клемм CX2.5SN, серая
EPCX2.5SN — Крышка концевая EPCX2.5SN. Артикул EPCX2.5SN. Производитель Connectwell Industries, Индия.
Концевая крышка EPCX2.5SN закрывает открытую сторону последней клеммы в ряду, изолируя токоведущие части. Подбирается по серии клеммы.
Технические характеристики
| Тип изделия | крышка концевая |
| Материал | полиамид |
| Класс горючести (UL 94) | V2 |
| Цвет корпуса | серый |
| Заводская упаковка, шт. | 50 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Крышка концевая EPCX2.5SN /2,5mm, для клемм CX2.5SN, серая
Данные приведены по документации производителя.
Маркировка клеммных модулей MC5 для клемм 5mm, 84 элемента, PC, белая
MC5 — Маркировка клеммных модулей MC5. Артикул MC5. Производитель Connectwell Industries, Индия.
Маркировка MC5 для клеммных модулей шириной 5 мм, символы «чистая». Маркеры защёлкиваются в паз клеммы и позволяют однозначно обозначить каждую цепь по схеме.
Технические характеристики
| Тип изделия | маркировка клеммных модулей |
| Маркеры | без надписей |
| Ширина маркера | 5 мм |
| Материал | поликарбонат |
| Длина | 90,3 мм |
| Высота | 140,1 мм |
| Цвет корпуса | белый |
| Заводская упаковка, шт. | 10 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Маркировка клеммных модулей MC5 для клемм 5mm, 84 элемента, PC, белая
Данные приведены по документации производителя.
Пластина для разгрузки от натяжения CXSR2N для CX2.5PN,CX2.5SN, 2 полюса, оранжевая
CXSR2N — Пластина для разгрузки от натяжения CXSR2N. Артикул CXSR2N. Производитель Connectwell Industries, Индия.
Пластина CXSR2N для разгрузки проводов от натяжения: фиксирует кабели у клеммника, снимая механическую нагрузку с зажимов.
Технические характеристики
| Тип изделия | пластина для разгрузки от натяжения |
| Материал | полиамид |
| Класс горючести (UL 94) | V2 |
| Цвет корпуса | оранжевый |
| Заводская упаковка, шт. | 50 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Пластина для разгрузки от натяжения CXSR2N для CX2.5PN,CX2.5SN, 2 полюса, оранжевая
Данные приведены по документации производителя.
Стопор концевой CA104 /10x41mm, безвинтовое крепление, серый
CA104 — Стопор концевой CA104. Артикул CA104. Производитель Connectwell Industries, Индия.
Концевой стопор CA104 фиксирует ряд клемм на DIN-рейке и не даёт им смещаться при монтаже и вибрации. Может служить держателем групповой маркировки.
Технические характеристики
| Тип изделия | стопор концевой |
| Тип стопора | безвинтовой |
| Материал | полиамид |
| Класс горючести (UL 94) | V2 |
| Ширина | 10 мм |
| Длина | 41,5 мм |
| Высота | 34,7 мм |
| Цвет корпуса | серый |
| Заводская упаковка, шт. | 50 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Стопор концевой CA104 /10x41mm, безвинтовое крепление, серый
Данные приведены по документации производителя.
Элемент кодирующий CXPOLN для клемм со штекерным отводом, желтый
CXPOLN — Элемент кодирующий CXPOLN. Артикул CXPOLN. Производитель Connectwell Industries, Индия.
Кодирующий элемент CXPOLN исключает ошибочное подключение штекера к чужой клемме.
Технические характеристики
| Тип изделия | элемент кодирующий |
| Материал | полиамид |
| Класс горючести (UL 94) | V2 |
| Цвет корпуса | оранжевый |
| Заводская упаковка, шт. | 50 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Элемент кодирующий CXPOLN для клемм со штекерным отводом, желтый
Данные приведены по документации производителя.
