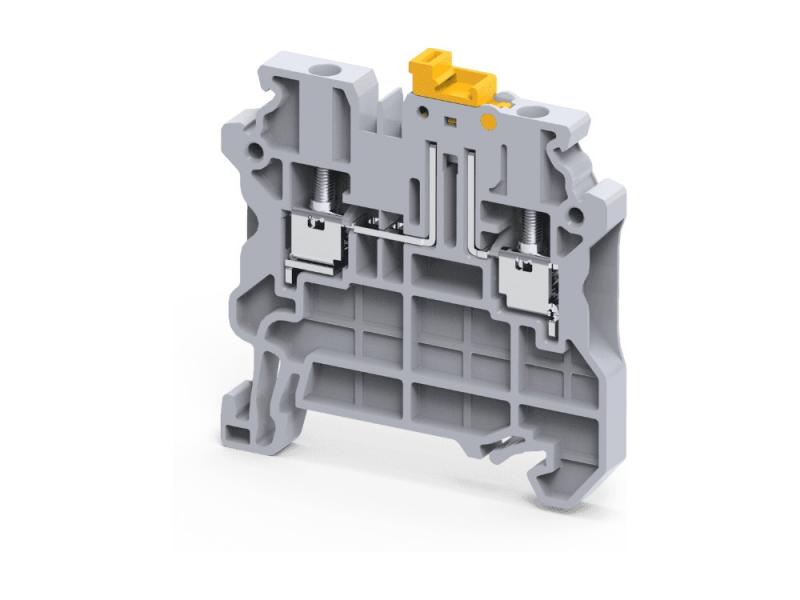

Клемма с ножевым размыкателем CYK2.5 /5x50mm, винтовая, 2 присоед., 2,5(max 4)mm2, 20A, 500V, серая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
CYK2.5 — Клемма с ножевым размыкателем CYK2.5. Артикул CYK2.5. Производитель Connectwell Industries, Индия.
Клемма CYK2.5 с ножевым размыкателем: цепь разрывается откидным ножом — удобно для проверки изоляции, поиска неисправности и пусконаладки без отключения проводов. Винтовой зажим с подъёмной скобой — привычное надёжное соединение для гибких и жёстких проводов, в том числе с наконечниками. Сечение до 2,5 мм², ток 20 А, напряжение до 500 В, ширина 5 мм.
Технические характеристики
| Тип изделия | клемма с ножевым размыкателем |
| Тип подключения | винтовой зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 500 В |
| Номинальный ток (IEC) | 20 А |
| Номинальное напряжение (UL/CSA) | 300 В |
| Номинальный ток (UL/CSA) | 16 А |
| Номинальное импульсное напряжение | 6 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Способ размыкания | ножевой размыкатель |
| Размер винта | M2,5 |
| Момент затяжки | 0,4 Н·м |
| Инструмент | отвёртка |
| Ввод провода | сбоку |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение по AWG | 24…14 |
| Длина зачистки | 8 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 50,0 мм |
| Высота на DIN-рейке 35×7,5 | 53,1 мм |
| Высота на DIN-рейке 35×15 | 60,6 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 8,8 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма с ножевым размыкателем CYK2.5 /5x50mm, винтовая, 2 присоед., 2,5(max 4)mm2, 20A, 500V, серая
Данные приведены по документации производителя.
