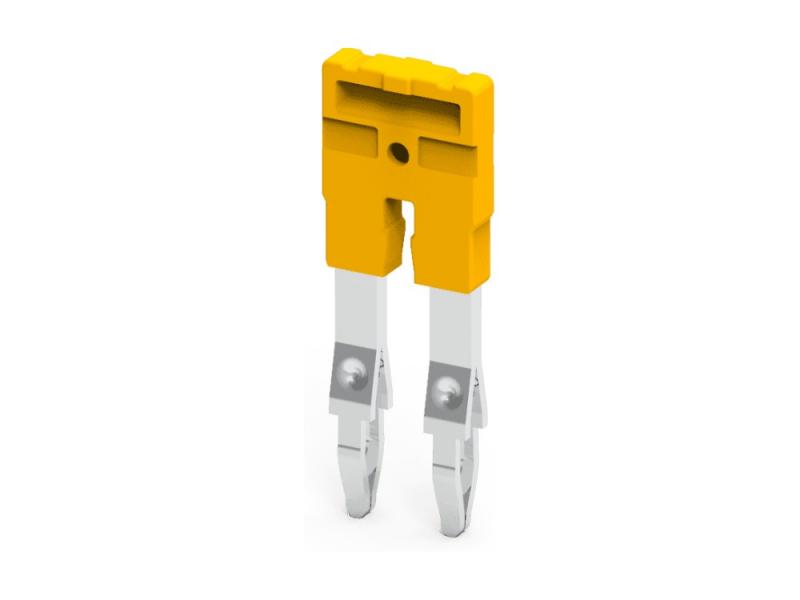

Перемычка JX2.5/2 на 2 полюса, для клемм CY,CX,CP 5mm, 24A, оранжевая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
JX2.5/2 — Перемычка JX2.5/2. Артикул JX2.5/2. Производитель Connectwell Industries, Индия.
Перемычка JX2.5/2 для поперечного соединения на 2 полюса соседних клемм — объединяет потенциалы без дополнительных проводов. Шаг 5 мм, устанавливается в гнездо перемычки клеммы. Перемычку можно укоротить под нужное число полюсов.
Технические характеристики
| Тип изделия | перемычка |
| Тип перемычки | втычная |
| Исполнение | изолированная |
| Количество полюсов | 2 |
| Цвет | оранжевый |
| Шаг | 5 мм |
| Заводская упаковка, шт. | 100 |
| Масса | 0,84 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Перемычка JX2.5/2 на 2 полюса, для клемм CY,CX,CP 5mm, 24A, оранжевая
Данные приведены по документации производителя.
