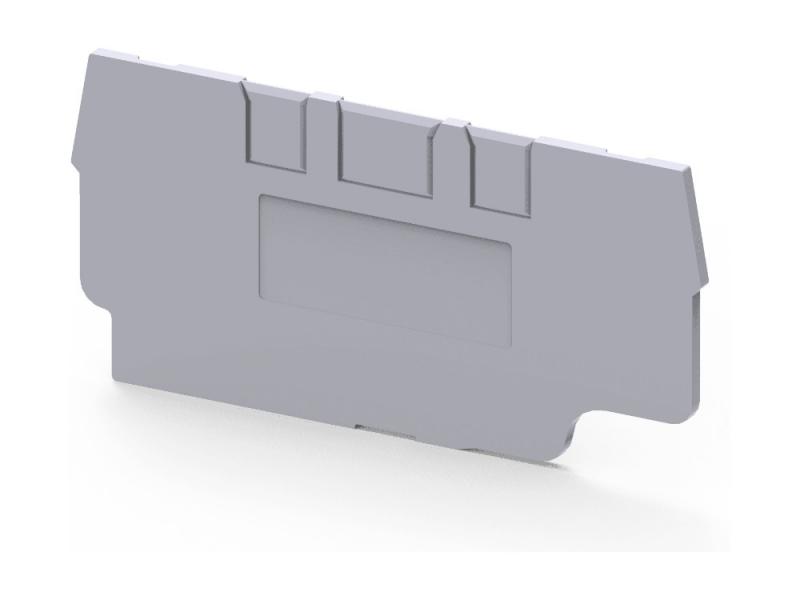

Крышка концевая EPCX2.5/3 /1,5mm, для клемм CX2.5/3,CXG2.5/3,CXK2.5,CP2.5/3,CPG2.5/3, серая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
EPCX2.5/3 — Крышка концевая EPCX2.5/3. Артикул EPCX2.5/3. Производитель Connectwell Industries, Индия.
Концевая крышка EPCX2.5/3 закрывает открытую сторону последней клеммы в ряду, изолируя токоведущие части. Подбирается по серии клеммы.
Технические характеристики
| Тип изделия | крышка концевая |
| Материал | полиамид |
| Класс горючести (UL 94) | V2 |
| Цвет корпуса | серый |
| Заводская упаковка, шт. | 50 |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Крышка концевая EPCX2.5/3 /1,5mm, для клемм CX2.5/3,CXG2.5/3,CXK2.5,CP2.5/3,CPG2.5/3, серая
Данные приведены по документации производителя.
Сопутствующие товары
Клемма защитного проводника CPG2.5/3 /5x62,5mm, push-in, 3 присоед., 2,5(max 4)mm2, желто-зеленая
CPG2.5/3 — Клемма защитного проводника CPG2.5/3. Артикул CPG2.5/3. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CPG2.5/3 соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 2,5 мм², ширина 5 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 3 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 62,5 мм |
| Высота на DIN-рейке 35×7,5 | 38,25 мм |
| Высота на DIN-рейке 35×15 | 45,75 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 50 |
| Масса | 8,4 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CPG2.5/3 /5x62,5mm, push-in, 3 присоед., 2,5(max 4)mm2, желто-зеленая
Данные приведены по документации производителя.

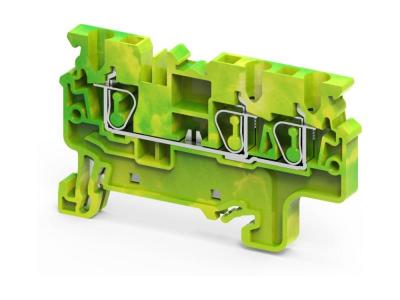

Клемма защитного проводника CXG2.5/3 /5x62,5mm, пружинная, 3 присоед., 2,5(max 4)mm2, желто-зеленая
CXG2.5/3 — Клемма защитного проводника CXG2.5/3. Артикул CXG2.5/3. Производитель Connectwell Industries, Индия.
Клемма защитного проводника CXG2.5/3 соединяет провод PE непосредственно с DIN-рейкой через металлическое основание — так обеспечивается надёжное заземление оборудования в шкафу. Жёлто-зелёный корпус соответствует стандартной маркировке PE. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 2,5 мм², ширина 5 мм.
Технические характеристики
| Тип изделия | клемма защитного проводника |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 3 |
| Количество ярусов | 1 |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | да |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 60,5 мм |
| Высота на DIN-рейке 35×7,5 | 38,2 мм |
| Высота на DIN-рейке 35×15 | 45,7 мм |
| Цвет корпуса | жёлто-зелёный |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 10,4 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма защитного проводника CXG2.5/3 /5x62,5mm, пружинная, 3 присоед., 2,5(max 4)mm2, желто-зеленая
Данные приведены по документации производителя.
Клемма проходная CP2.5/3 /5x62,5mm, push-in, 3 присоед., 2,5(max 4)mm2, 24A, 1000V, серая
CP2.5/3 — Клемма проходная CP2.5/3. Артикул CP2.5/3. Производитель Connectwell Industries, Индия.
Проходная клемма CP2.5/3 на 3 точки подключения позволяет разветвить цепь прямо на клеммнике без дополнительных перемычек. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 2,5 мм², ток 24 А, напряжение до 1000 В, ширина 5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 3 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 62,2 мм |
| Высота на DIN-рейке 35×7,5 | 38,25 мм |
| Высота на DIN-рейке 35×15 | 45,73 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Заводская упаковка, шт. | 100 |
| Масса | 6,9 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CP2.5/3 /5x62,5mm, push-in, 3 присоед., 2,5(max 4)mm2, 24A, 1000V, серая
Данные приведены по документации производителя.
Клемма проходная CP2.5/3BU /5x62,5mm, push-in, 3 присоед., 2,5(max 4)mm2, 24A, 1000V, синяя
CP2.5/3BU — Клемма проходная CP2.5/3BU. Артикул CP2.5/3BU. Производитель Connectwell Industries, Индия.
Проходная клемма CP2.5/3BU на 3 точки подключения позволяет разветвить цепь прямо на клеммнике без дополнительных перемычек. Синий корпус используется для цепей нейтрали (N). Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 2,5 мм², ток 24 А, напряжение до 1000 В, ширина 5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 3 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 62,2 мм |
| Высота на DIN-рейке 35×7,5 | 38,25 мм |
| Высота на DIN-рейке 35×15 | 45,73 мм |
| Цвет корпуса | синий |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Заводская упаковка, шт. | 100 |
| Масса | 6,9 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CP2.5/3BU /5x62,5mm, push-in, 3 присоед., 2,5(max 4)mm2, 24A, 1000V, синяя
Данные приведены по документации производителя.
Клемма проходная CX2.5/3 /5x62,5mm, пружинная, 3 присоед., 2,5(max 4)mm2, 24A, 1000V, серая
CX2.5/3 — Клемма проходная CX2.5/3. Артикул CX2.5/3. Производитель Connectwell Industries, Индия.
Проходная клемма CX2.5/3 на 3 точки подключения позволяет разветвить цепь прямо на клеммнике без дополнительных перемычек. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 2,5 мм², ток 24 А, напряжение до 1000 В, ширина 5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 3 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 60,5 мм |
| Высота на DIN-рейке 35×7,5 | 38,2 мм |
| Высота на DIN-рейке 35×15 | 45,7 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 7,5 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CX2.5/3 /5x62,5mm, пружинная, 3 присоед., 2,5(max 4)mm2, 24A, 1000V, серая
Данные приведены по документации производителя.
Клемма проходная CX2.5/3/1B /5x62,5mm, пружинная, штекерный отвод, 3 присоед., 2,5(max 4)mm2, 24A, 5
CX2.5/3/1B — Клемма проходная CX2.5/3/1B. Артикул CX2.5/3/1B. Производитель Connectwell Industries, Индия.
Проходная клемма CX2.5/3/1B для монтажа на DIN-рейку соединяет два участка цепи в шкафу управления или распределительном щите. Сечение до 2,5 мм², ток 24 А, напряжение до 500 В, ширина 5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 500 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 300 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Ножки для крепления | нет |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 62,9 мм |
| Высота на DIN-рейке 35×7,5 | 38,2 мм |
| Высота на DIN-рейке 35×15 | 45,7 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 7 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CX2.5/3/1B /5x62,5mm, пружинная, штекерный отвод, 3 присоед., 2,5(max 4)mm2, 24A, 500V, серая
Данные приведены по документации производителя.
Клемма проходная CX2.5/3BU /5x62,5mm, пружинная, 3 присоед., 2,5(max 4)mm2, 24A, 1000V, синяя
CX2.5/3BU — Клемма проходная CX2.5/3BU. Артикул CX2.5/3BU. Производитель Connectwell Industries, Индия.
Проходная клемма CX2.5/3BU на 3 точки подключения позволяет разветвить цепь прямо на клеммнике без дополнительных перемычек. Синий корпус используется для цепей нейтрали (N). Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 2,5 мм², ток 24 А, напряжение до 1000 В, ширина 5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 3 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 60,5 мм |
| Высота на DIN-рейке 35×7,5 | 38,2 мм |
| Высота на DIN-рейке 35×15 | 45,7 мм |
| Цвет корпуса | синий |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 7,5 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CX2.5/3BU /5x62,5mm, пружинная, 3 присоед., 2,5(max 4)mm2, 24A, 1000V, синяя
Данные приведены по документации производителя.

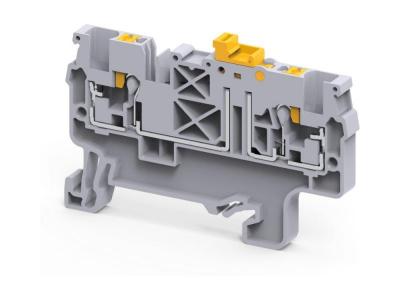

Клемма с ножевым размыкателем CPK2.5 /5x62,2mm, push-in, 2 присоед., 2,5(max 4)mm2, 20A, 1000V, сера
CPK2.5 — Клемма с ножевым размыкателем CPK2.5. Артикул CPK2.5. Производитель Connectwell Industries, Индия.
Клемма CPK2.5 с ножевым размыкателем: цепь разрывается откидным ножом — удобно для проверки изоляции, поиска неисправности и пусконаладки без отключения проводов. Подключение по технологии push-in: жёсткий провод или провод с наконечником вставляется в зажим без инструмента, для освобождения достаточно нажать кнопку отвёрткой. Сечение до 2,5 мм², ток 20 А, напряжение до 1000 В, ширина 5 мм.
Технические характеристики
| Тип изделия | клемма с ножевым размыкателем |
| Тип подключения | push-in (прямой ввод, без инструмента) |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 20 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 16 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Способ размыкания | ножевой размыкатель |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 62,5 мм |
| Высота на DIN-рейке 35×7,5 | 38,2 мм |
| Высота на DIN-рейке 35×15 | 45,7 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 7,6 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма с ножевым размыкателем CPK2.5 /5x62,2mm, push-in, 2 присоед., 2,5(max 4)mm2, 20A, 1000V, серая
Данные приведены по документации производителя.

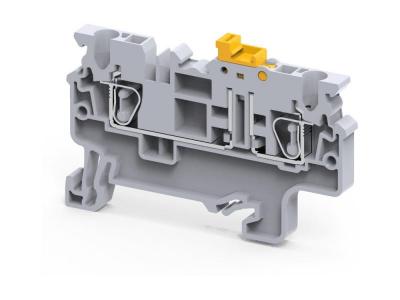

Клемма с ножевым размыкателем CXK2.5 /5x62,2mm, пружинная, 2 присоед., 2,5(max 4)mm2, 20A, 1000V, се
CXK2.5 — Клемма с ножевым размыкателем CXK2.5. Артикул CXK2.5. Производитель Connectwell Industries, Индия.
Клемма CXK2.5 с ножевым размыкателем: цепь разрывается откидным ножом — удобно для проверки изоляции, поиска неисправности и пусконаладки без отключения проводов. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 2,5 мм², ток 20 А, напряжение до 1000 В, ширина 5 мм.
Технические характеристики
| Тип изделия | клемма с ножевым размыкателем |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 20 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 16 А |
| Номинальное импульсное напряжение | 6 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Способ размыкания | ножевой размыкатель |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Два провода с twin-наконечником, мм² | 0,2…0,5 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 60,5 мм |
| Высота на DIN-рейке 35×7,5 | 42,35 мм |
| Высота на DIN-рейке 35×15 | 49,85 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V0 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 7,6 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма с ножевым размыкателем CXK2.5 /5x62,2mm, пружинная, 2 присоед., 2,5(max 4)mm2, 20A, 1000V, серая
Данные приведены по документации производителя.
