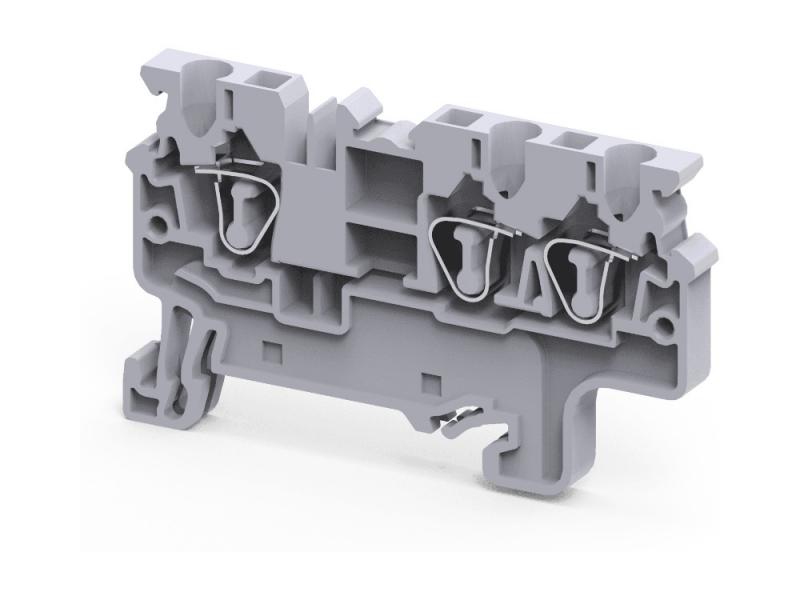

Клемма проходная CX2.5/3 /5x62,5mm, пружинная, 3 присоед., 2,5(max 4)mm2, 24A, 1000V, серая
- Торговая марка: Connectwell
- Страна: Индия
- Наличие: под заказ
Описание
CX2.5/3 — Клемма проходная CX2.5/3. Артикул CX2.5/3. Производитель Connectwell Industries, Индия.
Проходная клемма CX2.5/3 на 3 точки подключения позволяет разветвить цепь прямо на клеммнике без дополнительных перемычек. Пружинный зажим даёт виброустойчивое соединение, которое не ослабевает со временем и не требует подтяжки. Сечение до 2,5 мм², ток 24 А, напряжение до 1000 В, ширина 5 мм. Поддерживает поперечные перемычки и маркировку.
Технические характеристики
| Тип изделия | клемма проходная |
| Тип подключения | пружинный зажим |
| Количество точек подключения | 3 |
| Количество ярусов | 1 |
| Номинальное напряжение (IEC) | 1000 В |
| Номинальный ток (IEC) | 24 А |
| Номинальное напряжение (UL/CSA) | 600 В |
| Номинальный ток (UL/CSA) | 20 А |
| Номинальное импульсное напряжение | 8 кВ |
| Кратковременно допустимый ток (1 с) | 0,3 кА |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Инструмент | отвёртка |
| Ввод провода | сверху |
| Внутренняя перемычка | нет |
| Монтаж | DIN 35/DIN 35-15 |
| Рабочая температура, °C | -40…+105 |
| Сечение жёсткого провода, мм² | 0,2…4 |
| Сечение гибкого провода, мм² | 0,2…2,5 |
| Сечение гибкого провода с наконечником, мм² | 0,2…2,5 |
| Два провода с twin-наконечником, мм² | 0,2…1 |
| Сечение по AWG | 24…12 |
| Длина зачистки | 10 мм |
| Калибр по IEC 60947-7-1 | A3 |
| Ширина | 5 мм |
| Длина | 60,5 мм |
| Высота на DIN-рейке 35×7,5 | 38,2 мм |
| Высота на DIN-рейке 35×15 | 45,7 мм |
| Цвет корпуса | серый |
| Материал корпуса | полиамид |
| Класс горючести (UL 94) | V2 |
| Индекс трекингостойкости CTI | 600 |
| Заводская упаковка, шт. | 100 |
| Масса | 7,5 г |
| Торговая марка | Connectwell |
| Страна происхождения | Индия |
Полное обозначение: Клемма проходная CX2.5/3 /5x62,5mm, пружинная, 3 присоед., 2,5(max 4)mm2, 24A, 1000V, серая
Данные приведены по документации производителя.
